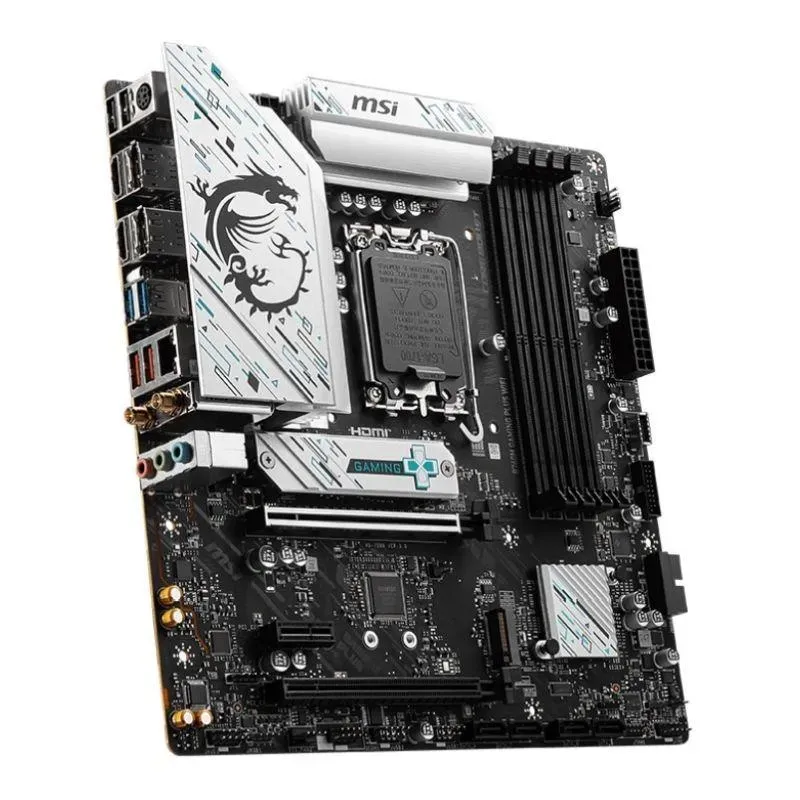

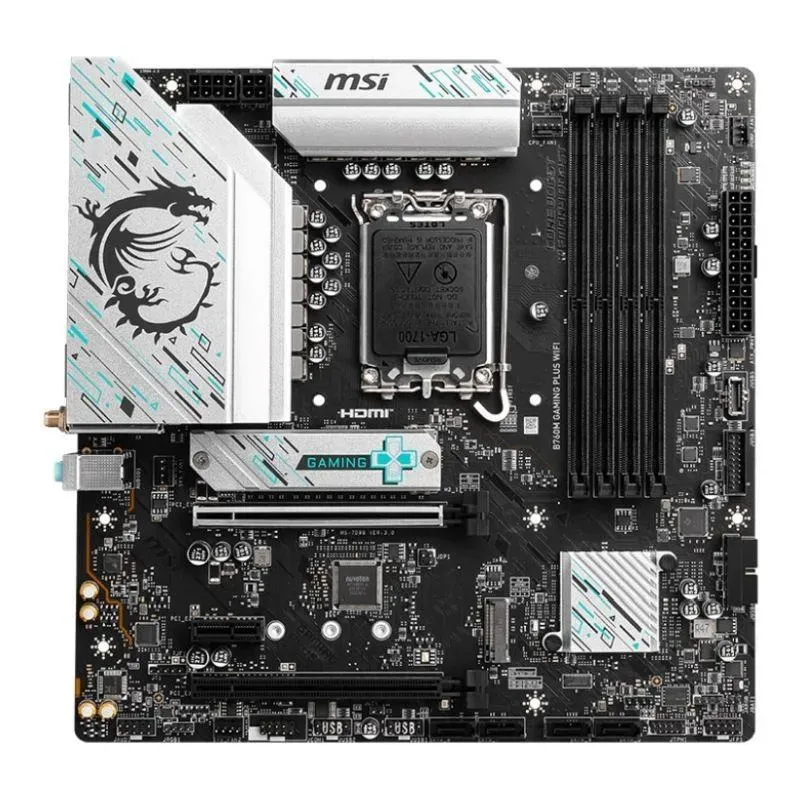

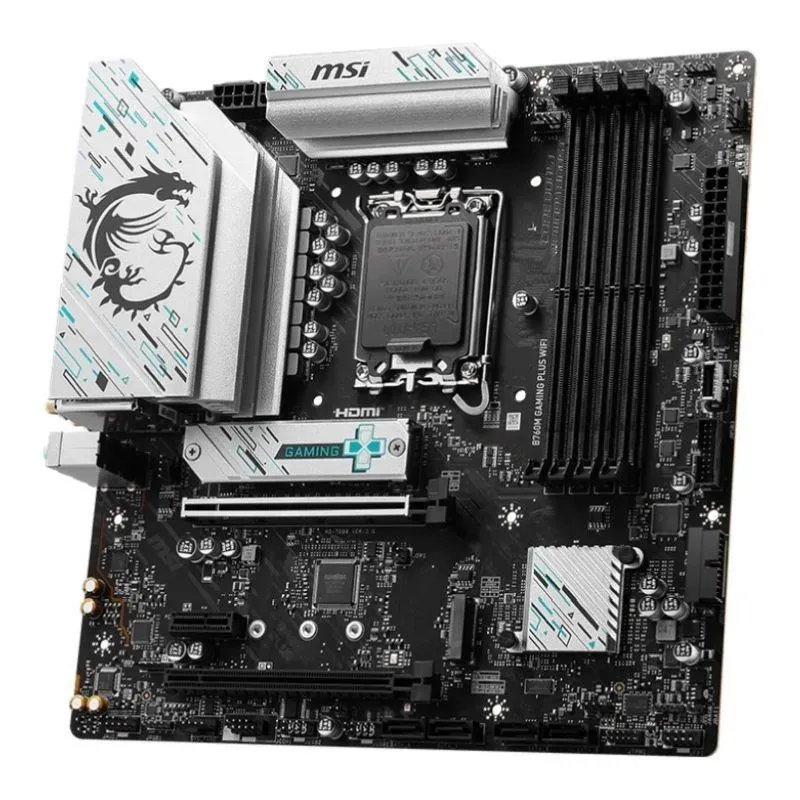

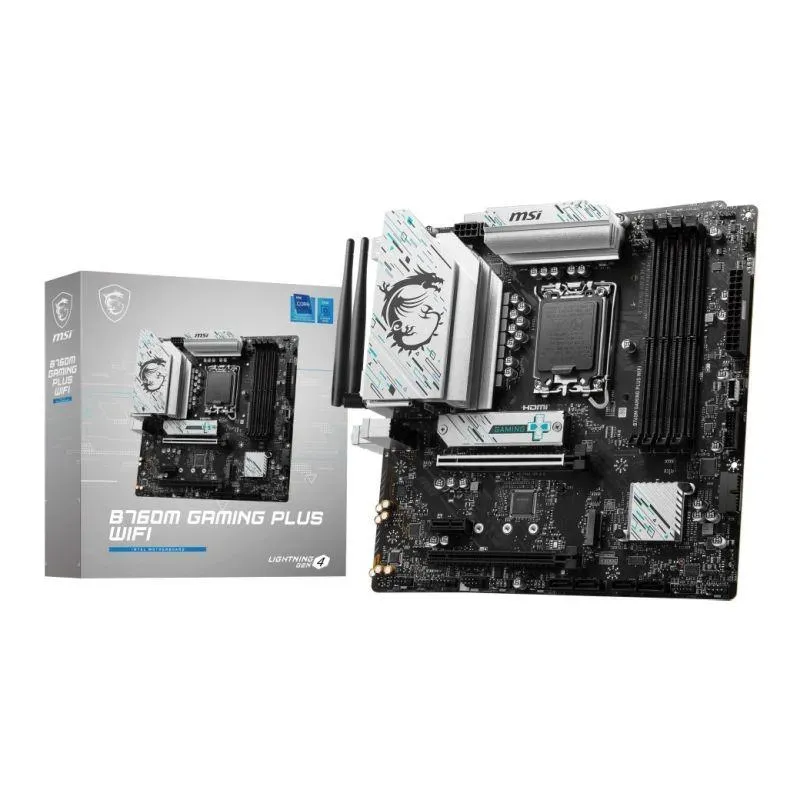

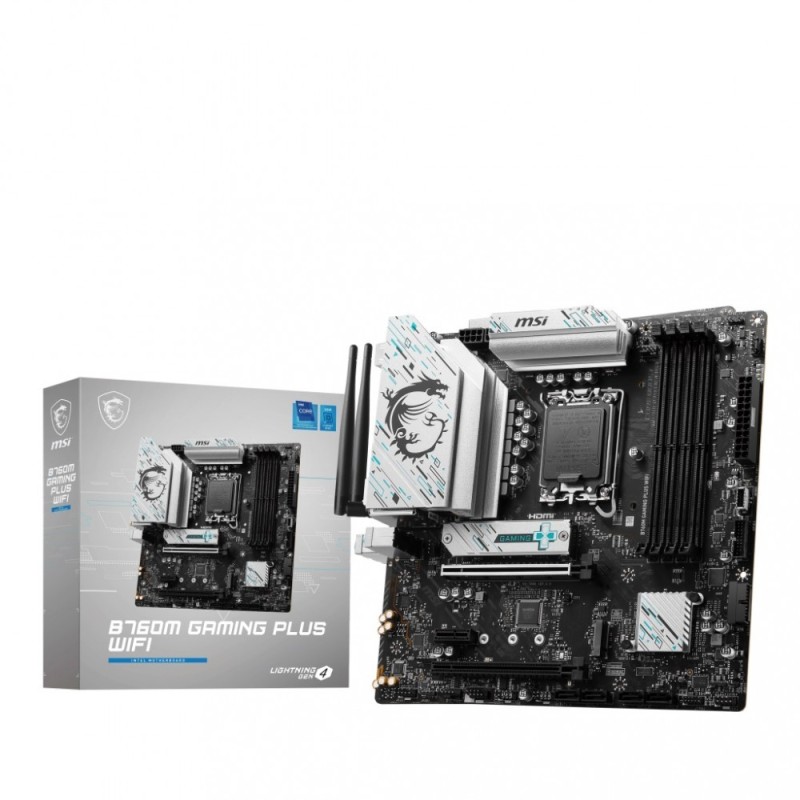

Płyta MSI B760M GAMING PLUS WIFI

Opis

Gniazdo procesora

Socket 1700

Format płyty

Micro-ATX

Zawiera baterię / akumulator

Tak

Wyposażenie dodatkowe

European Union Regulatory Notice, Quick Installation Guide
SATA Cables, M.2 Screw / Standoff Set, Wi-Fi Antenna, I/O Shield

Wymiary [S x W] (mm)

243,84 x 243,84

Opakowanie

BOX

Port Bluetooth

Bluetooth V5.3

Maksymalna wielkość pamięci

192 GB

Port LAN

1x 2,5 Gigabit LAN 100/1000/2500 Mb/s (Realtek® RTL8125BG)

Port Wi-Fi

IEEE 802.11a/b/g/n/ac/ax

Chipset płyty głównej

Intel® B760

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Obsługiwane typy procesorów

Intel Celeron™ (Socket 1700)
Intel Core i3 12th Generation
Intel Core i3 13th Generation
Intel Core i3 14th Generation
Intel Core i5 12th Generation
Intel Core i5 13th Generation
Intel Core i5 14th Generation
Intel Core i7 12th Generation
Intel Core i7 13th Generation
Intel Core i7 14th Generation
Intel Core i9 12th Generation
Intel Core i9 13th Generation
Intel Core i9 14th Generation
Intel Pentium™ (Socket 1700)

Standard pamięci

DDR5-4800
DDR5-5000
DDR5-5200
DDR5-5400
DDR5-5600
DDR5-5800 (OC)
DDR5-6000 (OC)
DDR5-6200 (OC)
DDR5-6400 (OC)
DDR5-6600 (OC)
DDR5-6800+ (OC)

Uwagi do karty graficznej

Available only on processors featuring integrated graphics
Graphics specifications may vary depending on the CPU installed
Support DP 1.4, maximum resolution of 4K 60Hz
Support HDMI™ 2.1 with HDR, maximum resolution of 4K 60Hz

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

- 1DPC 1R Max speed up to 6800+ MHz
- 1DPC 2R Max speed up to 6400+ MHz
- 2DPC 1R Max speed up to 6000+ MHz
- 2DPC 2R Max speed up to 5600+ MHz
Max. overclocking frequency:
Supports Intel® XMP 3.0 OC
Supports Non-ECC, Un-buffered Memory

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,5,10 + 2x M.2

Uwagi do kontrolera SATA

M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 ,
M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode,
SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot
supports 2280/2260/2242 devices

Gniazda karty graficznej

2x DisplayPort
2x HDMI

Zintegrowana karta dźwiękowa

Realtek® ALC897 7.1-Channel High Definition Audio

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo audio przedniego panelu

Złącza PCI Express x16

2

Złącza PCI Express x1

1

Uwagi do złącz PCI

PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU)
PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset)
PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)

Maksymalna ilość portów USB 2.0

6

Maksymalna ilość portów USB 3.x

9

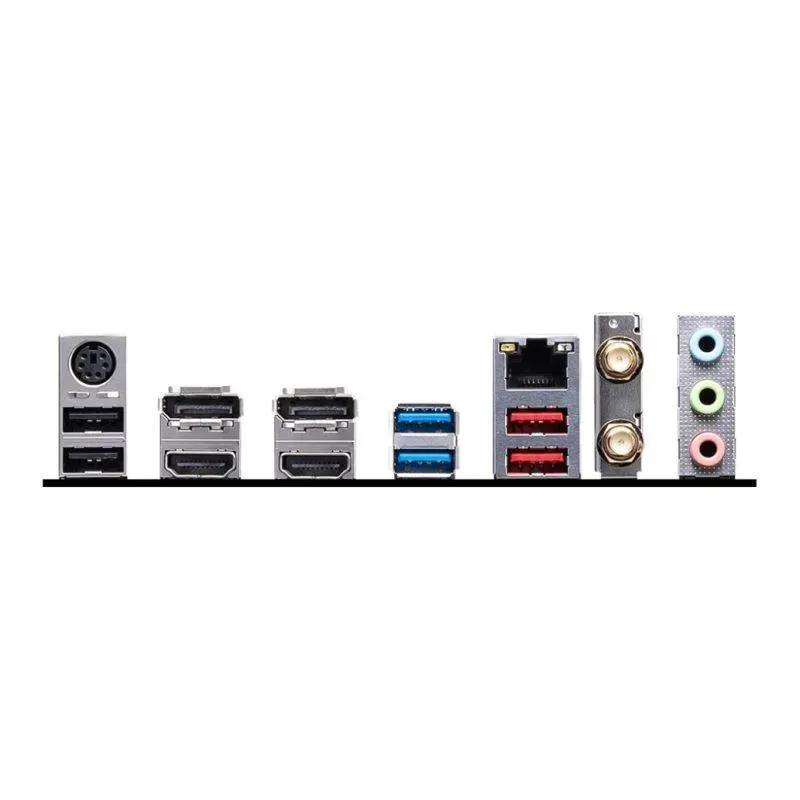

Porty USB na panelu tylnym

2x USB 2.0 + 2x USB 3.0 + 2x USB 3.1

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 2x USB 3.0 (4 porty) + 1x USB 3.0 Type-C (1 port)

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

Brak

Inne porty i gniazda

2x Addressable V2 RGB LED connector
2x Front Panel
2x System Fan
4x EZ Debug LED
CPU Fan
Gniazdo modułu TPM
Pump Fan
Złącze czujnika otwarcia obudowy

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin) + ATX12V (4-pin)

Ilość złącz pamięci DDR5

4

Uwagi do WiFi / BT

Intel® Wi-Fi 6E
Supports Bluetooth® 5.3, FIPS, FISMA
Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps
The Wireless module is pre-installed in the M.2 (Key-E) slot
