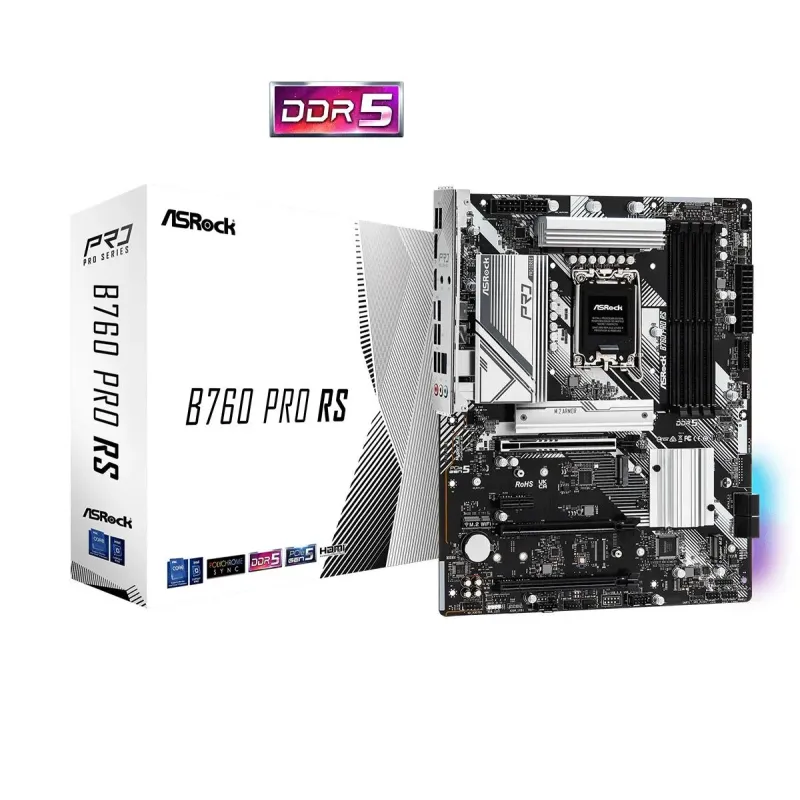

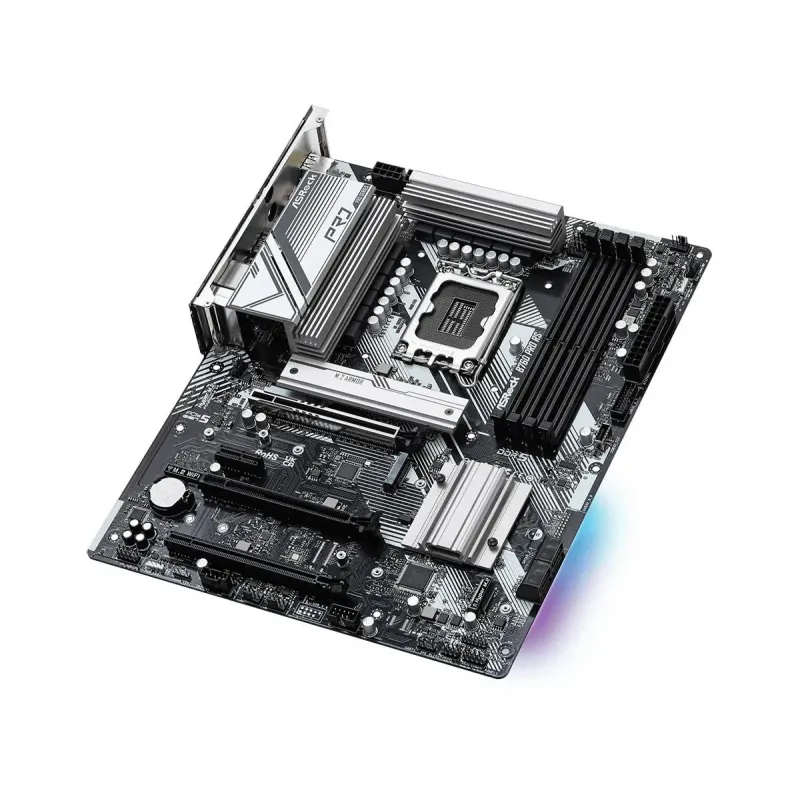

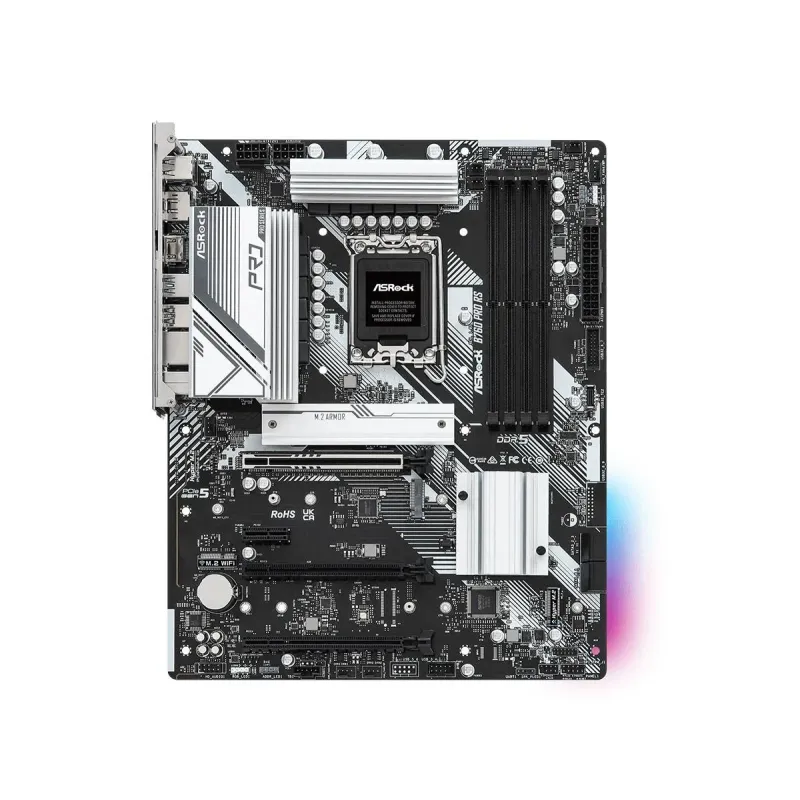

Płyta ASRock B760 PRO RS /B760/DDR5/SATA3/M.2/USB3.1/PCIe5.0/s.1700/ATX

Opis

Gniazdo procesora

Socket 1700

Format płyty

ATX

Bios

128Mb AMI UEFI Legal BIOS with GUI support

Zawiera baterię / akumulator

Tak

Wyposażenie dodatkowe

1x Standoff for M.2 Socket
1x User Manual, 2x SATA Data Cables, 4x Screws for M.2 Sockets

Wymiary [S x W] (mm)

305 x 244

Opakowanie

BOX

Maksymalna wielkość pamięci

128 GB

Port LAN

1x 2,5 Gigabit LAN 100/1000/2500 Mb/s

Chipset płyty głównej

Intel® B760

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Obsługiwane typy procesorów

Intel Celeron™ (Socket 1700)
Intel Core i3 12th Generation
Intel Core i3 13th Generation
Intel Core i5 12th Generation
Intel Core i5 13th Generation
Intel Core i7 12th Generation
Intel Core i7 13th Generation
Intel Core i9 12th Generation
Intel Core i9 13th Generation
Intel Pentium™ (Socket 1700)

Standard pamięci

DDR5-3600
DDR5-4000
DDR5-4400
DDR5-4800
DDR5-5600 (OC)
DDR5-6000 (OC)
DDR5-7200 (OC)

Uwagi do karty graficznej

DisplayPort 1.4 with DSC (compressed), supports HDCP 2.3, max. resolution
HDMI 2.1 TMDS Compatible, supports HDCP 2.3, max. resolution up to 4K 60Hz
eDP 1.4, supports max. resolution up to Full HD 60Hz
up to 8K 60Hz / 5K 120Hz

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

- 1DPC 1R Up to 7200+ MHz (OC), 4800 MHz Natively
- 1DPC 2R Up to 6000+ MHz (OC), 4400 MHz Natively
- 2DPC 1R Up to 5600+ MHz (OC), 4000 MHz Natively
- 2DPC 2R Up to 4800+ MHz (OC), 3600 MHz Natively
Supports DDR5 non-ECC, un-buffered memory up to 7200+(OC)
Supports Intel® Extreme Memory Profile (XMP) 3.0

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10,5 + 3x M.2

Uwagi do kontrolera SATA

(32 Gb/s) mode
(64 Gb/s) mode
- 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen4x4
- 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2260/2280 PCIe Gen4x4
- 1 x M.2 Socket (M2_2, Key M), supports type 2260/2280 PCIe Gen4x2
CPU:
Chipset:
Supports Intel® Volume Management Device (VMD)
Supports NVMe SSD as boot disks
Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices

Gniazda karty graficznej

DisplayPort
HDMI
eDP

Zintegrowana karta dźwiękowa

Realtek® ALC 897 8-Channel High Definition Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

Nahimic Audio

Złącza PCI Express x16

3

Złącza PCI Express x1

1

Uwagi do złącz PCI

* Supports NVMe SSD as boot disks
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and
- 1 x PCIe 3.0 x1 Slot (PCIE2)*
- 1 x PCIe 3.0 x16 Slot (PCIE4), supports x1 mode*
- 1 x PCIe 4.0 x16 Slot (PCIE3), supports x4 mode*
- 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode*
- Supports AMD CrossFire™
CPU:
Chipset:
Intel® CNVio/CNVio2 (Integrated WiFi/BT)

Uwagi do karty sieciowej

- Optimized Default Setting for Game, Browser, and Streaming Modes
- Smart Auto Adjust Bandwidth Control
- User Customized Priority Control
- Visual Network Usage Statistics
- Visual User Friendly UI
Dragon RTL8125BG
Supports Dragon 2.5G LAN Software

Maksymalna ilość portów USB 2.0

4

Maksymalna ilość portów USB 3.x

9

Porty USB na panelu tylnym

2x USB 2.0 + 4x USB 3.0 + 1x USB 3.1 + 1x USB 3.1 Type-C

Gniazda USB na płycie głównej

1x USB 2.0 (2 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.1 Type-C (1 port)

Inne porty i gniazda

2x Antenna Mounting Points
2x RGB Header(s)
5x Chassis/Water Pump Fan Connectors (4-pin)
CPU/Water Pump Fan Connector (4-pin)
CPU Fan connector
Power LED and Speaker Header
SPI TPM header (14-1pin)
Thunderbolt™ AIC Connector (5-pin)

Gniazdo zasilania

ATX (24-pin) + 2x ATX12V (8-pin)

Ilość złącz pamięci DDR5

4
