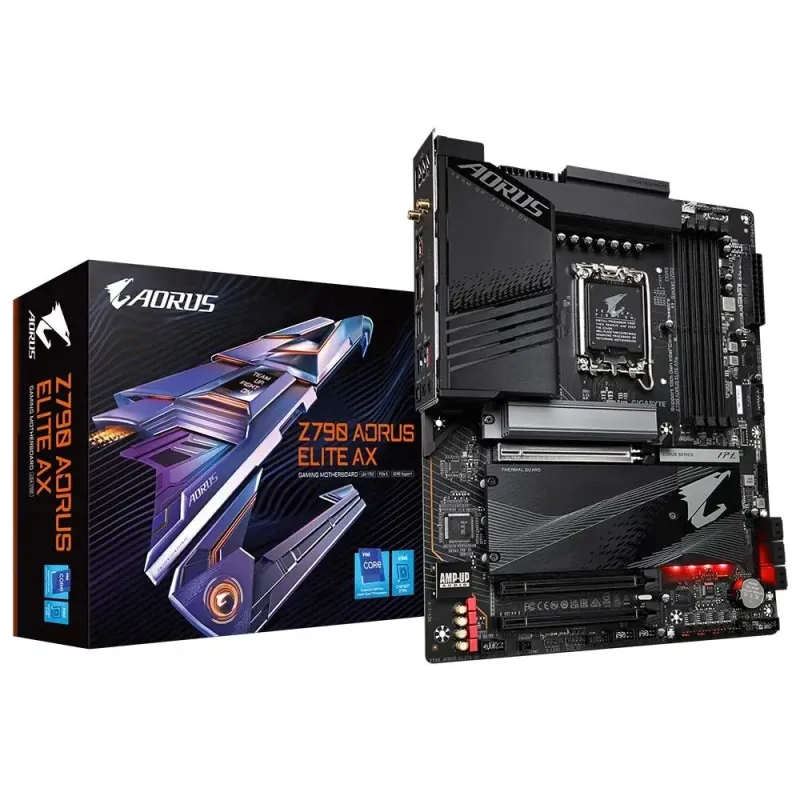

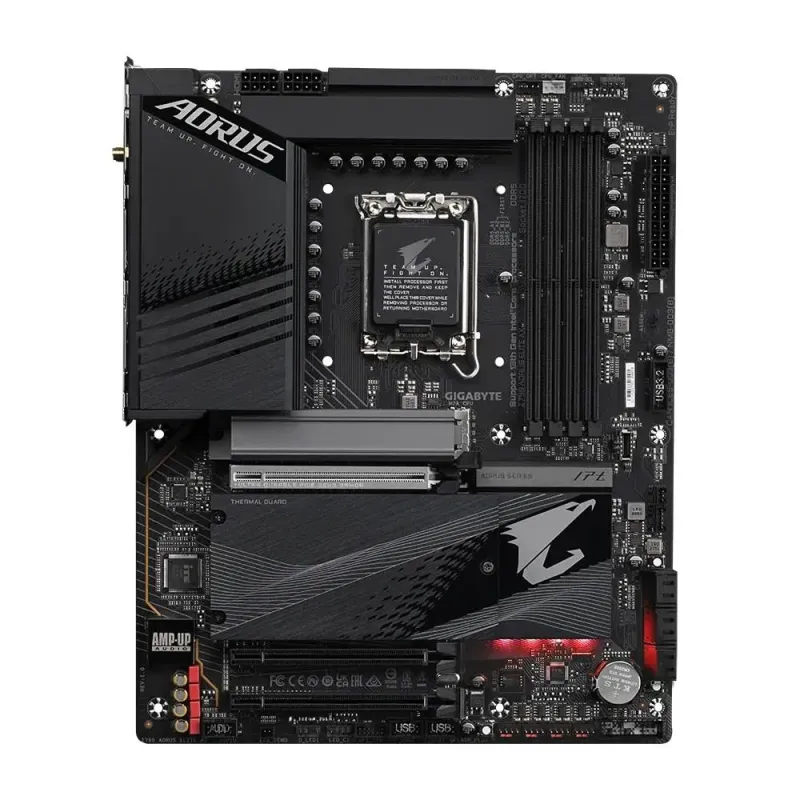

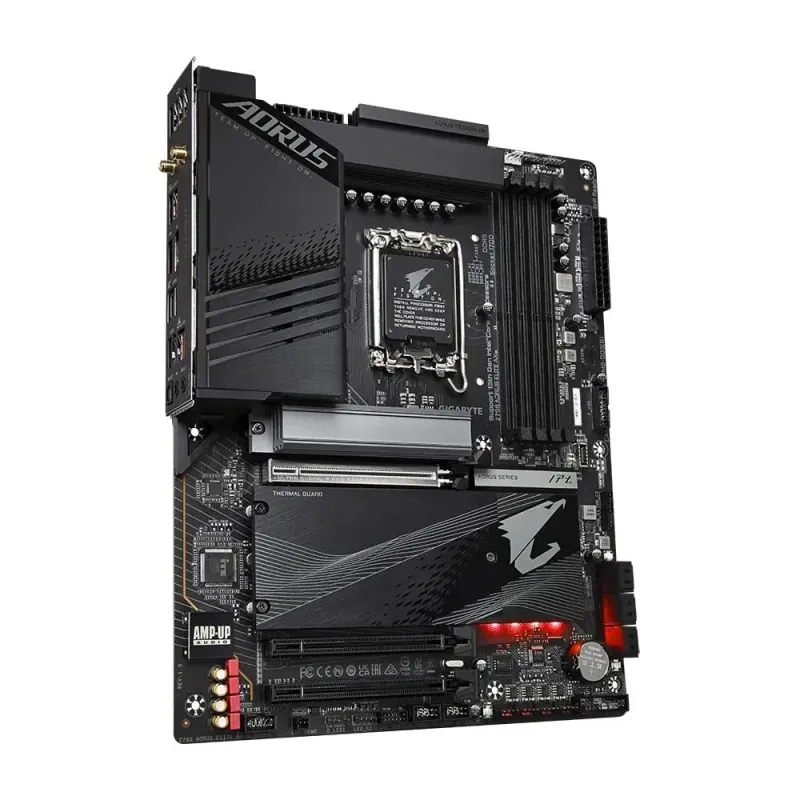

Płyta Gigabyte Z790 AORUS ELITE AX

Opis

Gniazdo procesora

Socket 1700

Format płyty

ATX

Bios

256 Mbit UEFI AMI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Zawiera baterię / akumulator

Tak

Wymiary [S x W] (mm)

305 x 244

Opakowanie

BOX

Port Bluetooth

Bluetooth V5.3

Maksymalna wielkość pamięci

256 GB

Port LAN

1x 2,5 Gigabit LAN 100/1000/2500 Mb/s

Port Wi-Fi

IEEE 802.11a/b/g/n/ac/ax

Chipset płyty głównej

Intel® Z790

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Obsługiwane typy procesorów

Intel Celeron™ (Socket 1700)
Intel Core i3 12th Generation
Intel Core i3 13th Generation
Intel Core i3 14th Generation
Intel Core i5 12th Generation
Intel Core i5 13th Generation
Intel Core i5 14th Generation
Intel Core i7 12th Generation
Intel Core i7 13th Generation
Intel Core i7 14th Generation
Intel Core i9 12th Generation
Intel Core i9 13th Generation
Intel Core i9 14th Generation
Intel Pentium™ (Socket 1700)

Standard pamięci

DDR5-4000
DDR5-4800
DDR5-5200
DDR5-5400
DDR5-5600
DDR5-5800 (OC)
DDR5-6000 (OC)
DDR5-6200 (OC)
DDR5-6400 (OC)
DDR5-6600 (OC)
DDR5-6800 (OC)
DDR5-7000 (OC)
DDR5-7200 (OC)
DDR5-7400 (OC)
DDR5-7600 (OC)

Uwagi do karty graficznej

1 x DisplayPort, supporting a maximum resolution of 4096x2304@60
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
Support for DisplayPort 1.2 version and HDCP 2.3
Support for HDMI 2.1 version and HDCP 2.3
Support native HDMI 2.1 TMDS compatible ports

Tryb pracy pamięci RAM

Dual Channel

Zintegrowany kontroler ATA (IDE)

Brak

Zintegrowany kontroler SATA

Chipset+CPU: 6x SATA III 6Gb/s - RAID 0,1,10,5 + 4x M.2 - RAID 0,1,10,5

Uwagi do kontrolera SATA

(M2A_CPU)
(M2M_SB)
(M2P_SB, M2Q_SB)
- 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD)
- 1 x M.2 connector (Socket 3, M key, type 22110/2280 SATA and PCIe 4.0 x4)
- 2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD)
CPU:
Chipset:

Gniazda karty graficznej

DisplayPort
HDMI

Zintegrowana karta dźwiękowa

Realtek ® 7.1 Surround Sound High Definition Audio CODEC

Gniazda karty dźwiękowej

2x Audio Jack
Wyjście optyczne S/PDIF

Złącza PCI Express x16

3

Uwagi do złącz PCI

1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x4 (PCIEX4_2)
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4_1)
1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
CPU:
Chipset:

Maksymalna ilość portów USB 2.0

8

Maksymalna ilość portów USB 3.x

9

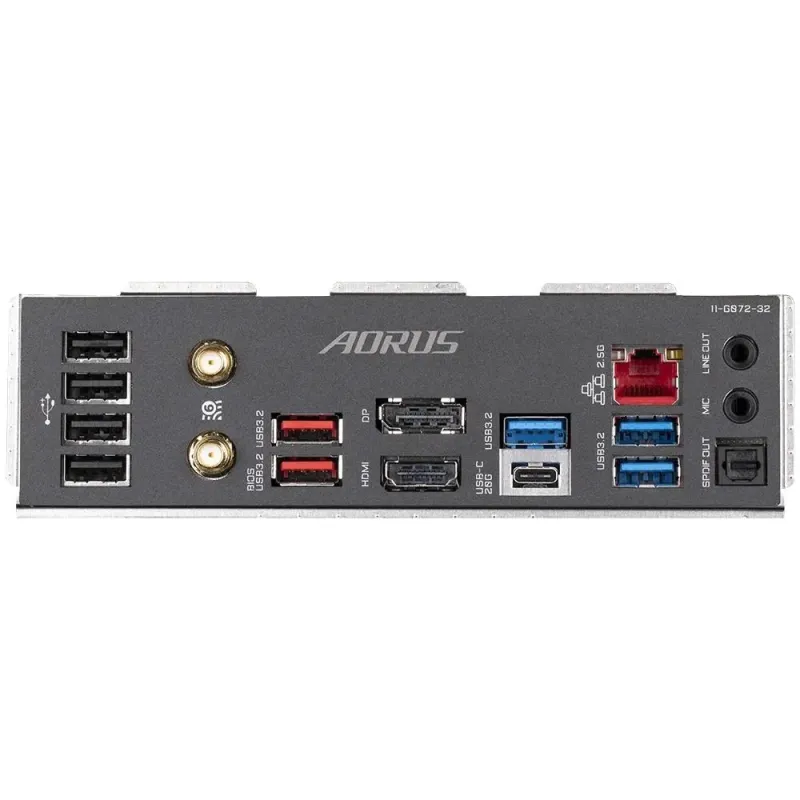

Porty USB na panelu tylnym

4x USB 2.0 + 3x USB 3.0 + 2x USB 3.1 + 1x USB 3.2 Type-C

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.2 Type-C (1 port)

Inne porty i gniazda

2x Addressable LED strip headers
2x RGB LED Headers
2x SMA antenna connectors (2T2R)
3x system fan headers
Clear CMOS button(s)
Clear CMOS jumper
Gniazdo modułu TPM
Q-Flash Plus button
Reset button
Reset jumper
System fan/water cooling pump header
Thunderbolt™ add-in card connector
Water cooling CPU fan header

Gniazdo zasilania

ATX (24-pin) + 2x ATX12V (8-pin)

Ilość złącz pamięci DDR5

4

Uwagi do WiFi / BT

Intel® Wi-Fi 6E AX211 (For PCB rev. 1.0 / 1.1)
Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
