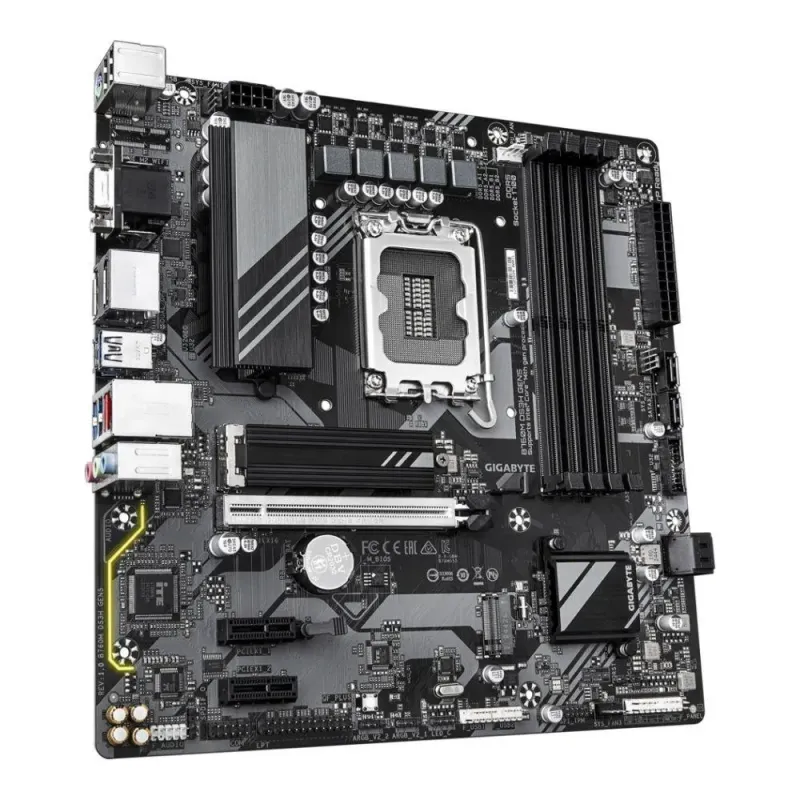

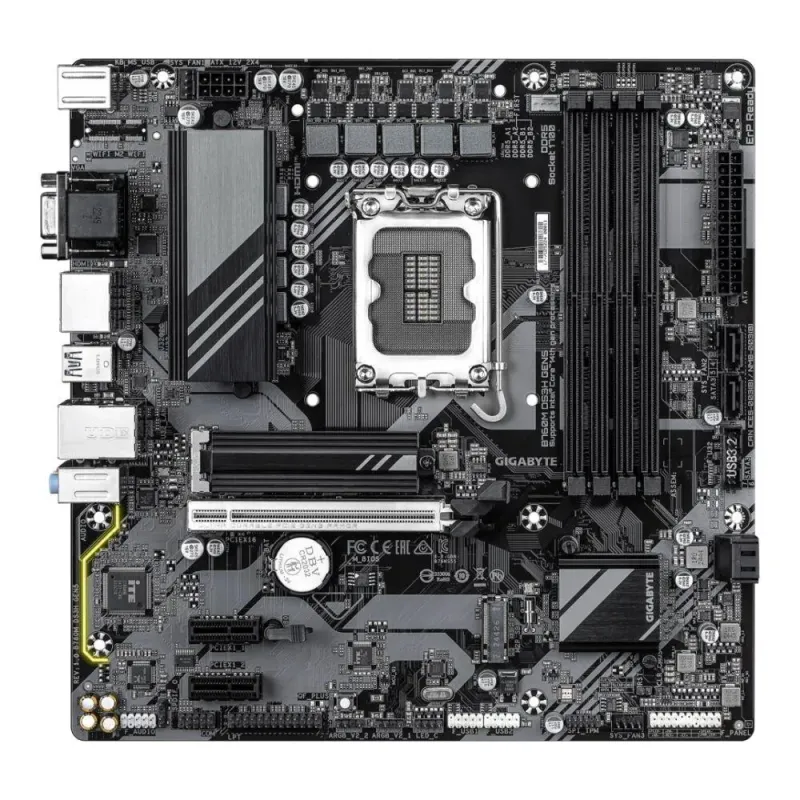

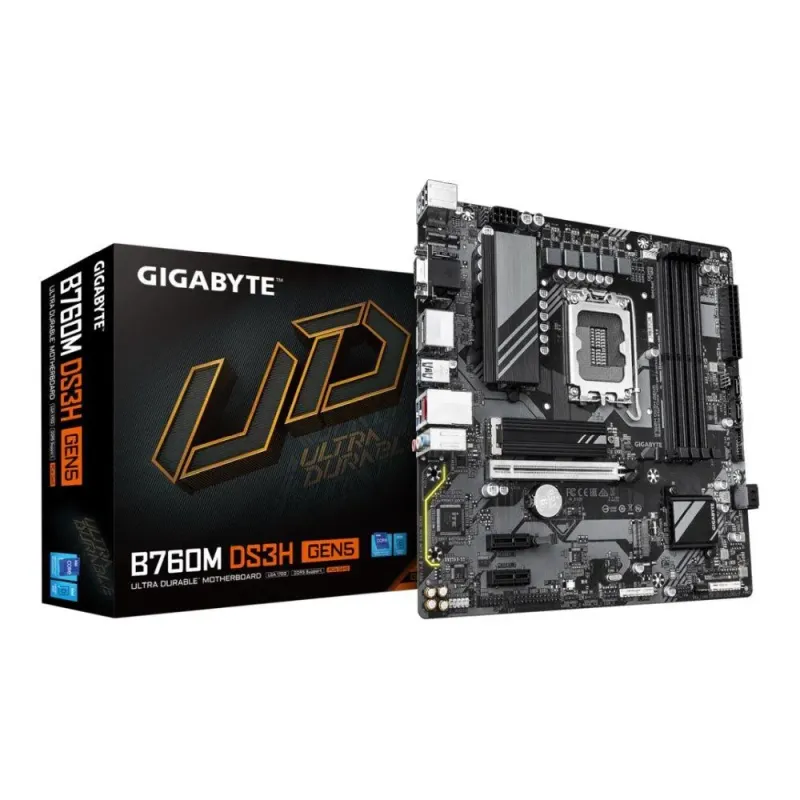

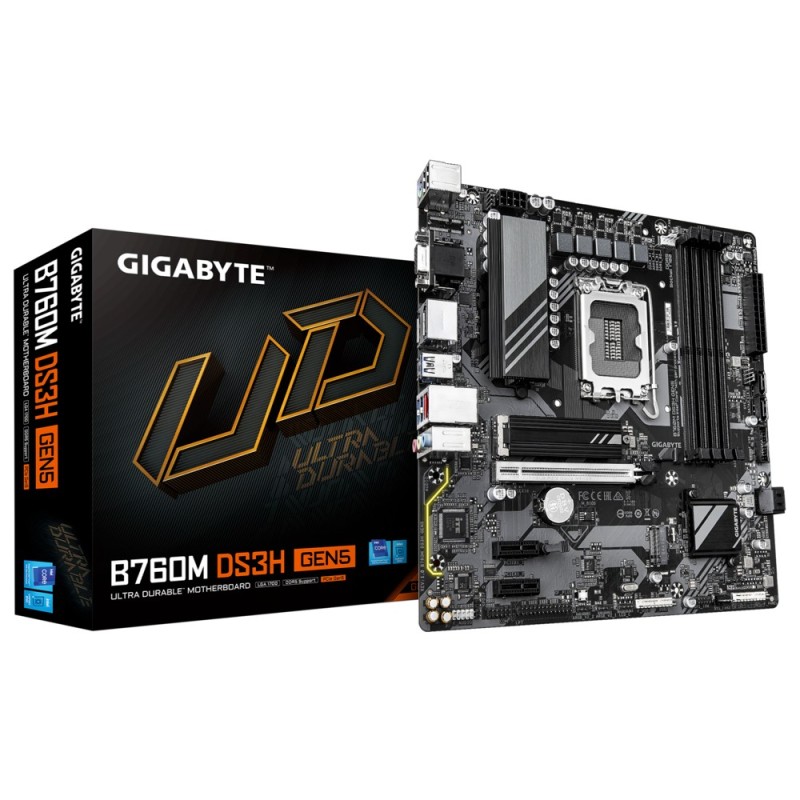

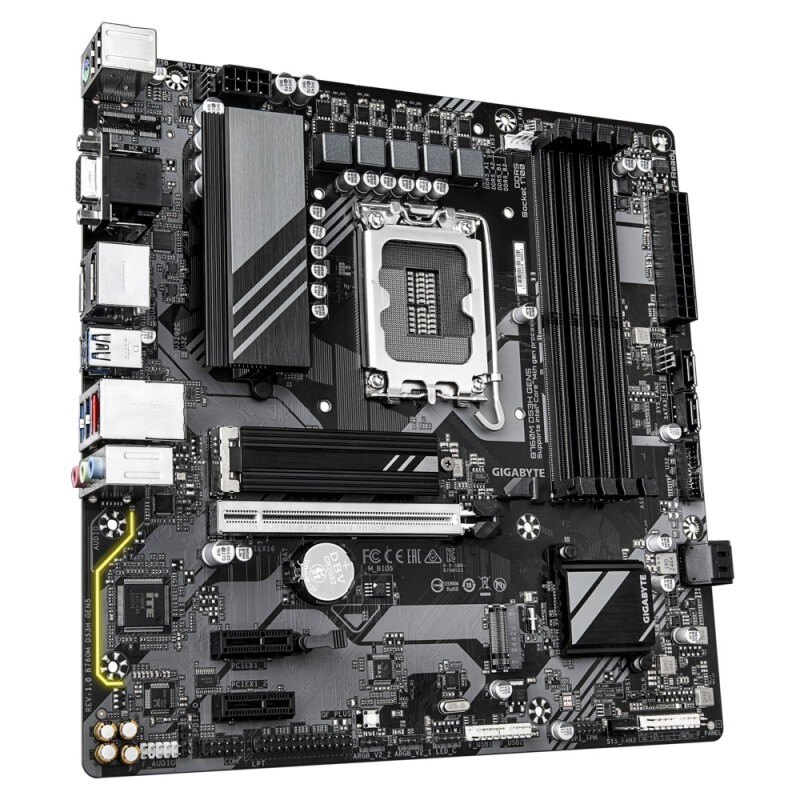

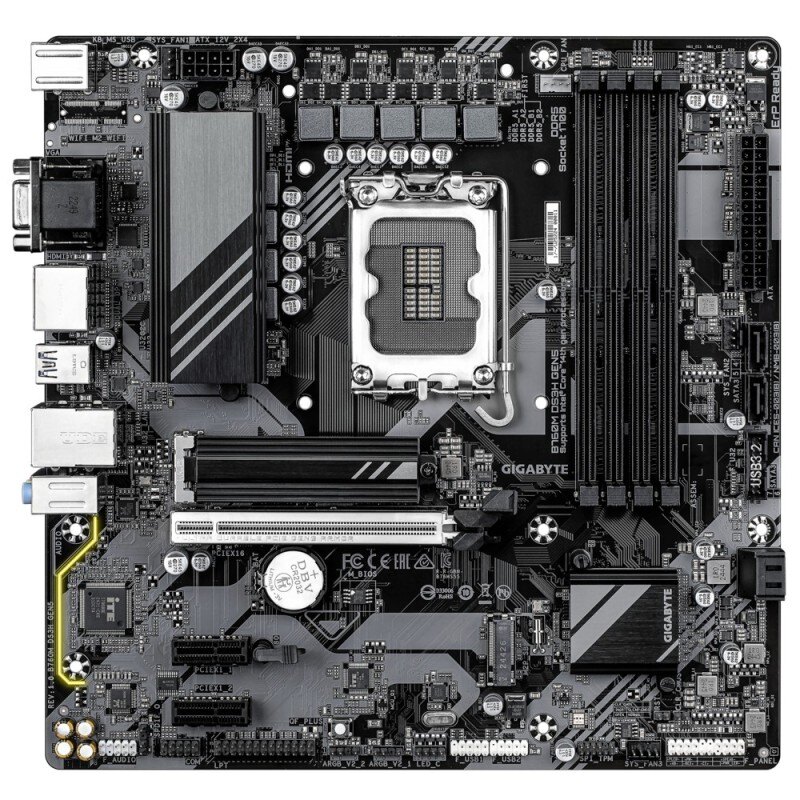

Płyta Gigabyte B760M DS3H GEN5

Opis

Gniazdo procesora

Socket 1700

Format płyty

Micro-ATX

Bios

1 x 128 Mbit flash AMI UEFI BIOS

Zawiera baterię / akumulator

Tak

Wymiary [S x W] (mm)

244 x 174

Opakowanie

BOX

Maksymalna wielkość pamięci

256 GB

Port LAN

1x 2,5 Gigabit LAN 100/1000/2500 Mb/s (Realtek®)

Chipset płyty głównej

Intel® B760

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Obsługiwane typy procesorów

Intel Celeron™ (Socket 1700)
Intel Core i3 12th Generation
Intel Core i3 13th Generation
Intel Core i5 12th Generation
Intel Core i5 13th Generation
Intel Core i7 12th Generation
Intel Core i7 13th Generation
Intel Core i9 12th Generation
Intel Core i9 13th Generation
Intel Pentium™ (Socket 1700)

Standard pamięci

DDR5-4400
DDR5-4800
DDR5-5200
DDR5-5600

Uwagi do karty graficznej

- 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
Support for DisplayPort 1.2 version.
Support for DisplayPort 1.2 version and HDCP 2.3
Support for HDMI 2.1 version and HDCP 2.3.
Support for native HDMI 2.1 TMDS compatible ports.

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

(operate in non-ECC mode)
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
Support for Extreme Memory Profile (XMP) memory modules
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Zintegrowany kontroler SATA

Chipset: 4x SATA III 6Gb/s - RAID 0,1,5,10 + 2x M.2

Uwagi do kontrolera SATA

- 1 x M.2 connector (Socket 3, M key, type 2280
- 4 x SATA 6Gb/s connectors
CPU:
Chipset:
PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
PCIe 4.0 x4/x2 SSD support) (M2P_SB)
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

Gniazda karty graficznej

2x DisplayPort
D-Sub
HDMI

Zintegrowana karta dźwiękowa

Realtek® HD Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo S/PDIF
Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

2/4/5.1/7.1-channel

Złącza PCI Express x16

1

Złącza PCI Express x1

2

Uwagi do złącz PCI

- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16
- 2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1
CPU:
Chipset:
The PCIEX16 slot can only support a graphics card or an NVMe SSD.

Maksymalna ilość portów USB 2.0

6

Maksymalna ilość portów USB 3.x

6

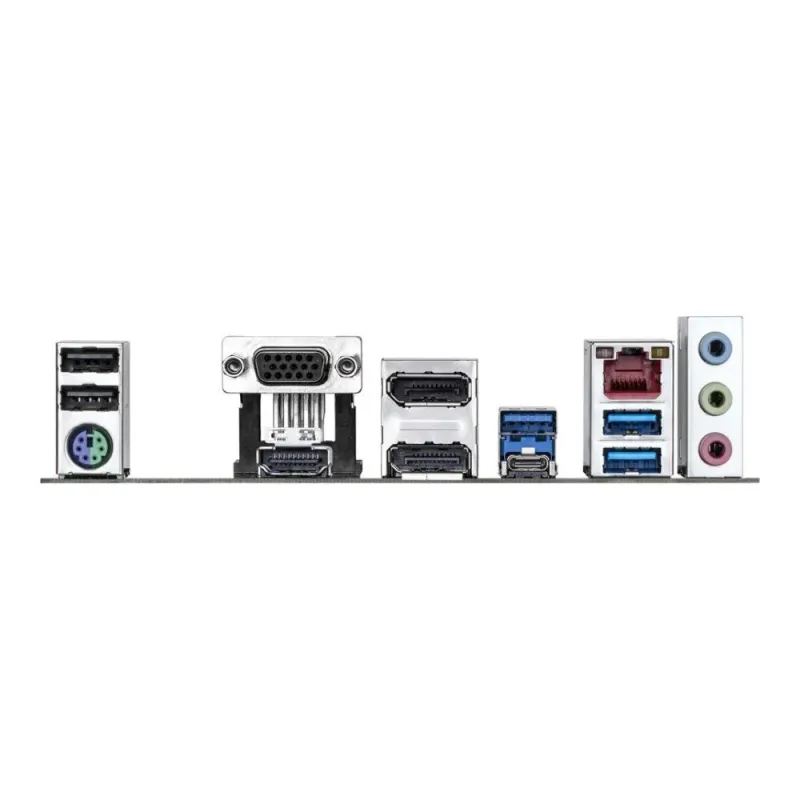

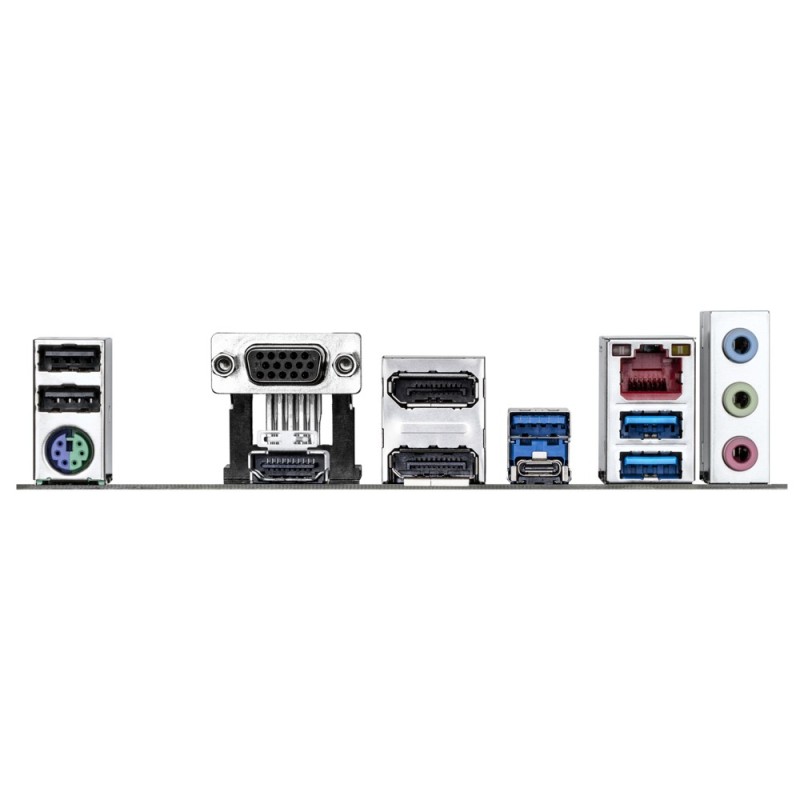

Porty USB na panelu tylnym

2x USB 2.0 + 3x USB 3.0 + 1x USB 3.1 Type-C

Gniazda USB na płycie głównej

4x USB 2.0 + 2x USB 3.0

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

Brak

Port równoległy (LPT)

Brak

Inne porty i gniazda

2x Addressable RGB Gen2 LED strip header
3x system fan headers
CPU fan header
Clear CMOS jumper
Front Panel Audio Connector
Front panel header
Q-Flash Plus button
RGB LED strip header
Reset jumper
Trusted Platform Module header

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)

Ilość złącz pamięci DDR5

4
