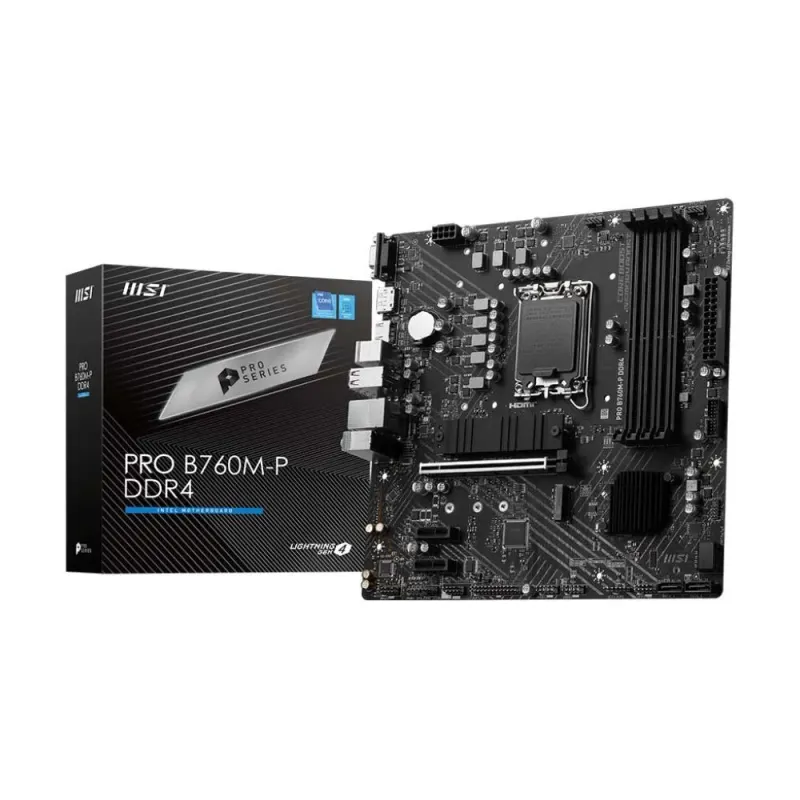

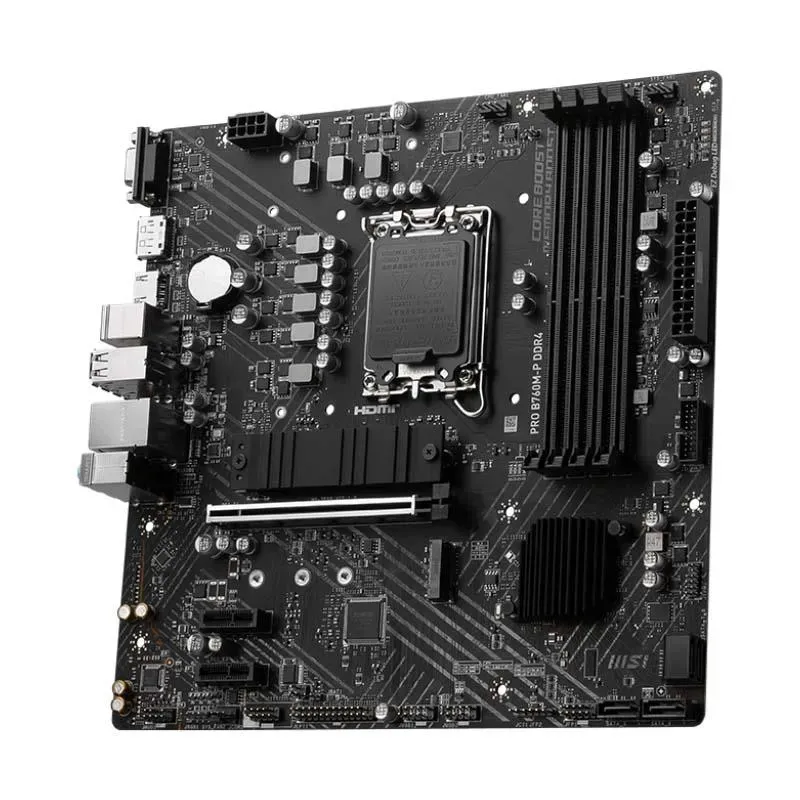

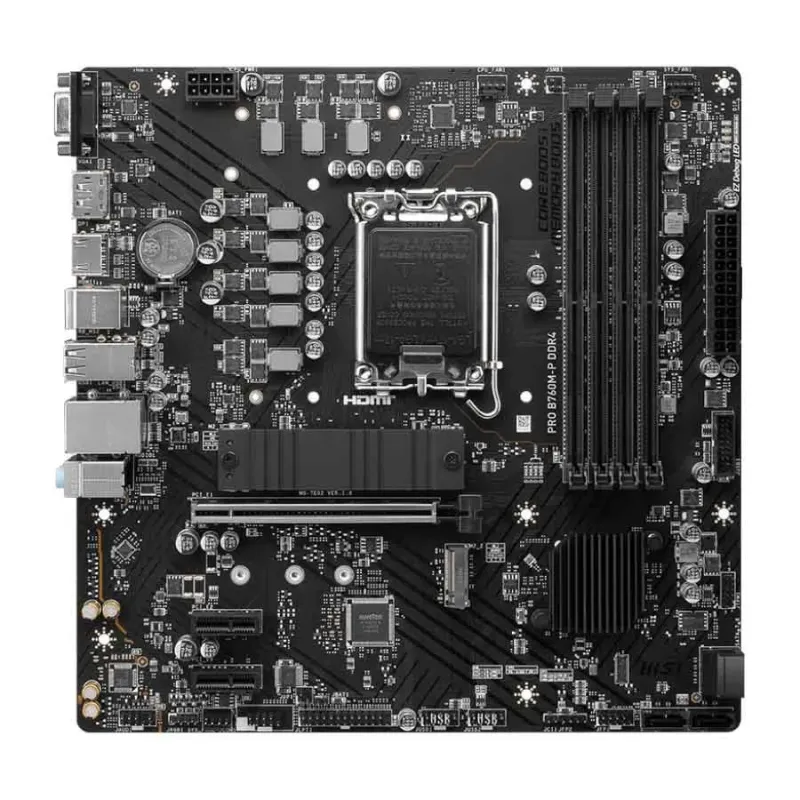

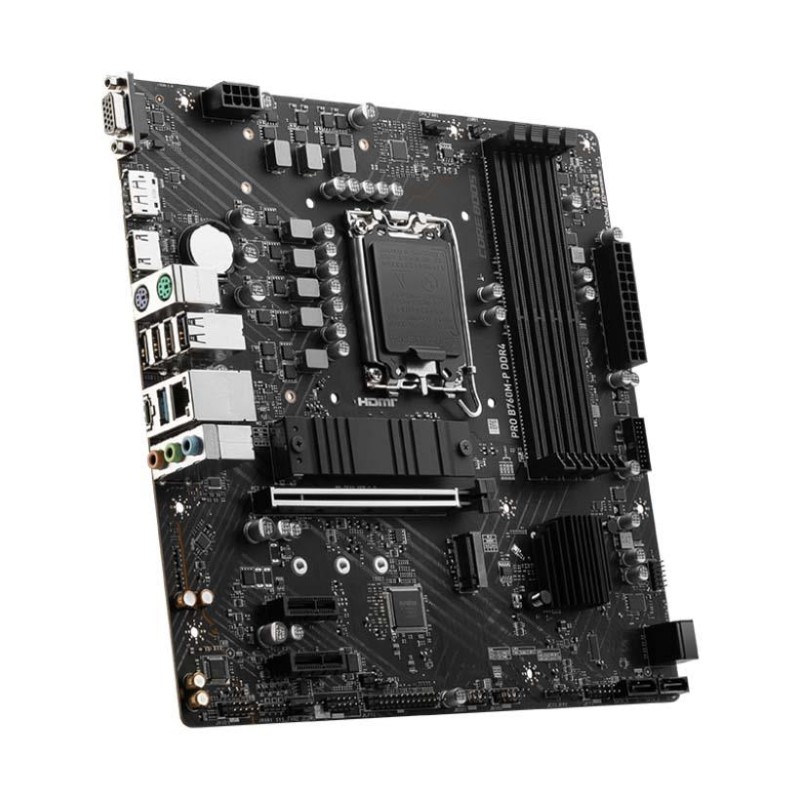

Płyta MSI PRO B760M-P DDR4 /B760/DDR4/SATA3/M.2/USB3.1/PCIe4.0/s.1700/mATX

Opis

Gniazdo procesora

Socket 1700

Format płyty

Micro-ATX

Zawiera baterię / akumulator

Tak

Wyposażenie dodatkowe

2x M.2 Screw, SATA Cable, I/O Shield, Quick Instalation Quide

Wymiary [S x W] (mm)

243,84 x 243,84

Opakowanie

BOX

Port Bluetooth

Nie

Maksymalna wielkość pamięci

128 GB

Port LAN

1x Gigabit LAN 100/1000 Mb/s (Realtek® 8111H)

Port Wi-Fi

Nie

Chipset płyty głównej

Intel® B760

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Obsługiwane typy procesorów

Intel Celeron™ (Socket 1700)
Intel Core i3 12th Generation
Intel Core i3 13th Generation
Intel Core i5 12th Generation
Intel Core i5 13th Generation
Intel Core i7 12th Generation
Intel Core i7 13th Generation
Intel Core i9 12th Generation
Intel Core i9 13th Generation
Intel Pentium™ (Socket 1700)

Standard pamięci

DDR4-2133
DDR4-2400
DDR4-2666
DDR4-2933
DDR4-3200
DDR4-3333 (OC)
DDR4-3400 (OC)
DDR4-3466 (OC)
DDR4-3600 (OC)
DDR4-3733 (OC)
DDR4-3800 (OC)
DDR4-4000 (OC)
DDR4-4200 (OC)
DDR4-4266 (OC)
DDR4-4400 (OC)
DDR4-4600 (OC)
DDR4-4800 (OC)

Uwagi do karty graficznej

1920x1200 60Hz
Available only on processors featuring integrated graphics
Graphics specifications may vary depending on the CPU installed
Support DP 1.4, maximum resolution of 4K 60Hz
Support HDMI™ 1.4, maximum resolution of 4K 30Hz
Support VGA, maximum resolution of 2048x1536 50Hz, 2048x1280 60Hz,

Ilość złącz pamięci DDR4

4

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

- 1DPC 1R Max speed up to 4800+ MHz
- 1DPC 2R Max speed up to 4600+ MHz
- 2DPC 1R Max speed up to 4400+ MHz
- 2DPC 2R Max speed up to 4000+ MHz
Max. overclocking frequency:
Supports Intel® Extreme Memory Profile (XMP)
Supports Non-ECC, Un-buffered Memory

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10,5 + 2x M.2

Uwagi do kontrolera SATA

2280/2260/2242 devices
M.2_1 Source (From CPU) supports up to PCIe 4.0 x4, supports
M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode,
SATA5 will be unavailable when installing M.2 SATA SSD in the M2_2 slot
supports 2280/2260/2242 devices

Gniazda karty graficznej

D-Sub
DisplayPort
HDMI

Zintegrowana karta dźwiękowa

Realtek® ALC 897 8-Channel High Definition Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo audio przedniego panelu

Złącza PCI Express x16

1

Złącza PCI Express x1

2

Uwagi do złącz PCI

PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU)
PCI_E2 Gen PCIe 4.0 supports up to x1 (From Chipset)
PCI_E3 Gen PCIe 4.0 supports up to x1 (From Chipset)

Maksymalna ilość portów USB 2.0

8

Maksymalna ilość portów USB 3.x

4

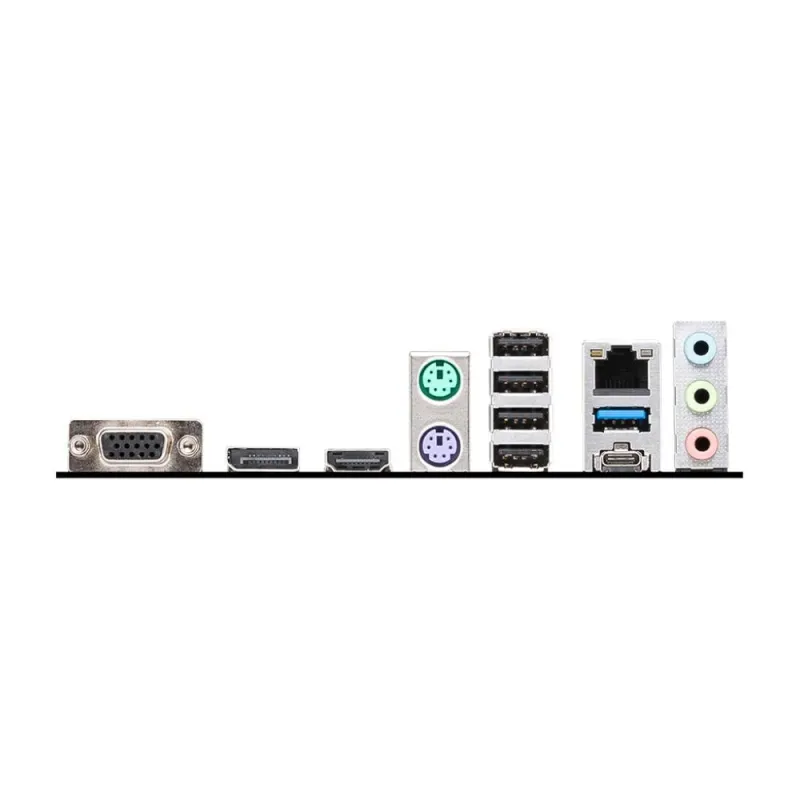

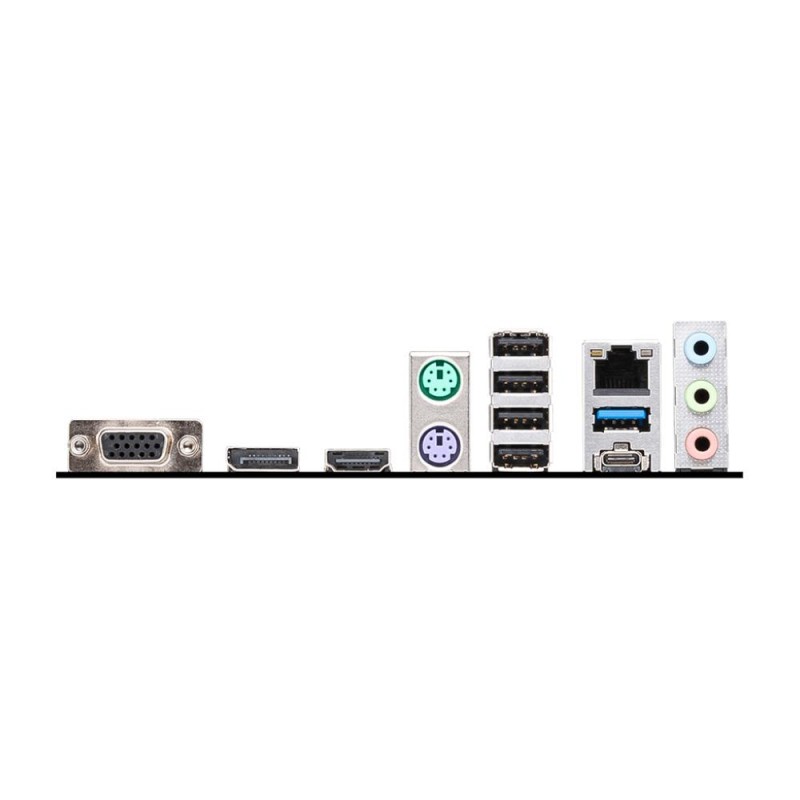

Porty USB na panelu tylnym

4x USB 2.0 + 1x USB 3.0 + 1x USB 3.1 Type-C

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty)

Port PS/2

Port klawiatury PS/2
Port myszy PS/2

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

1x wewnętrzne gniazdo portu LPT

Inne porty i gniazda

Gniazdo modułu TPM
RGB LED connector
Złącze czujnika otwarcia obudowy

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)
