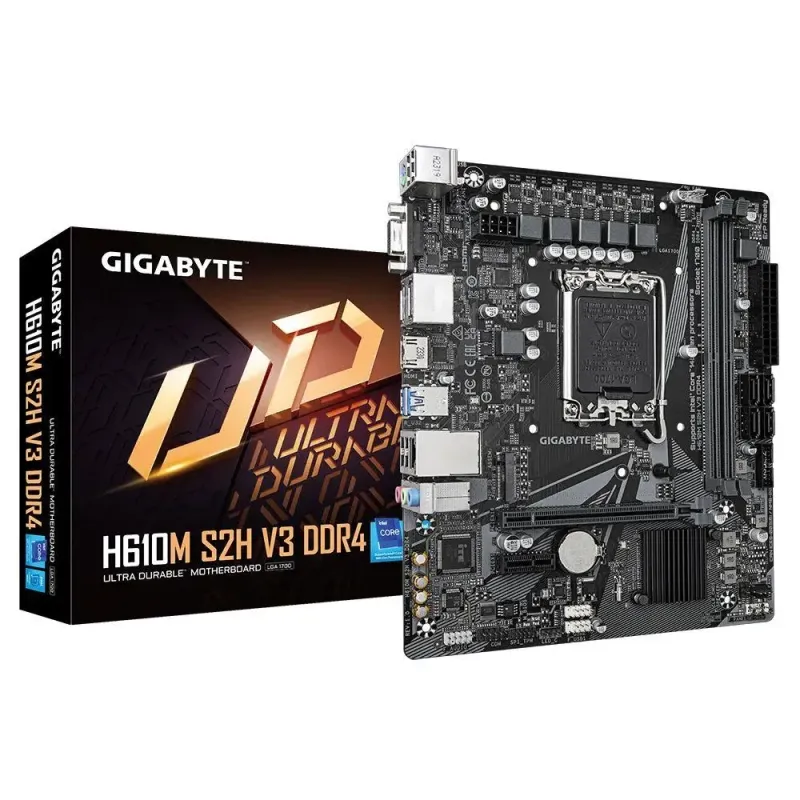

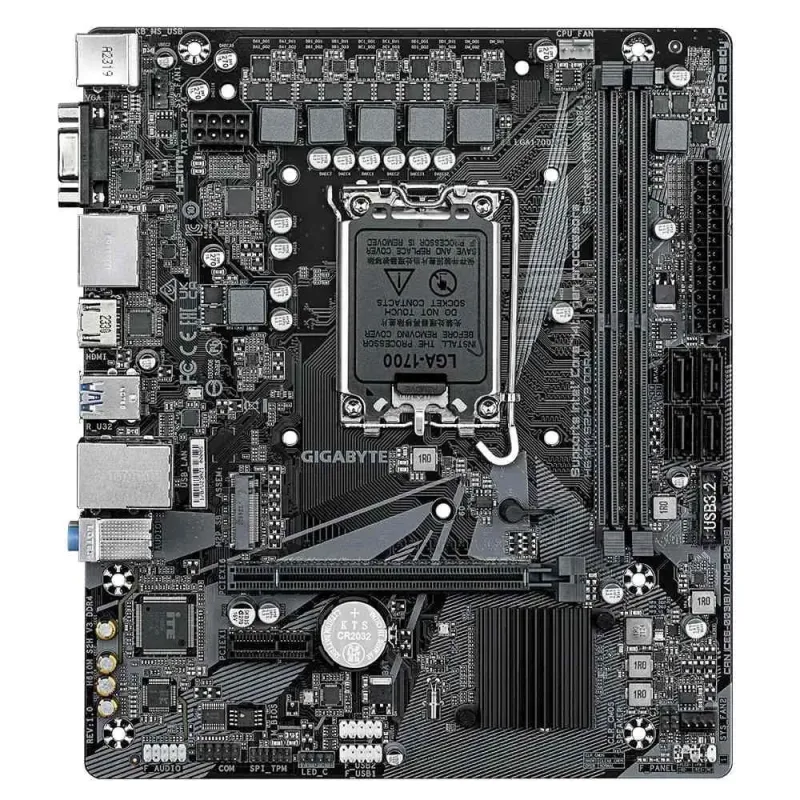

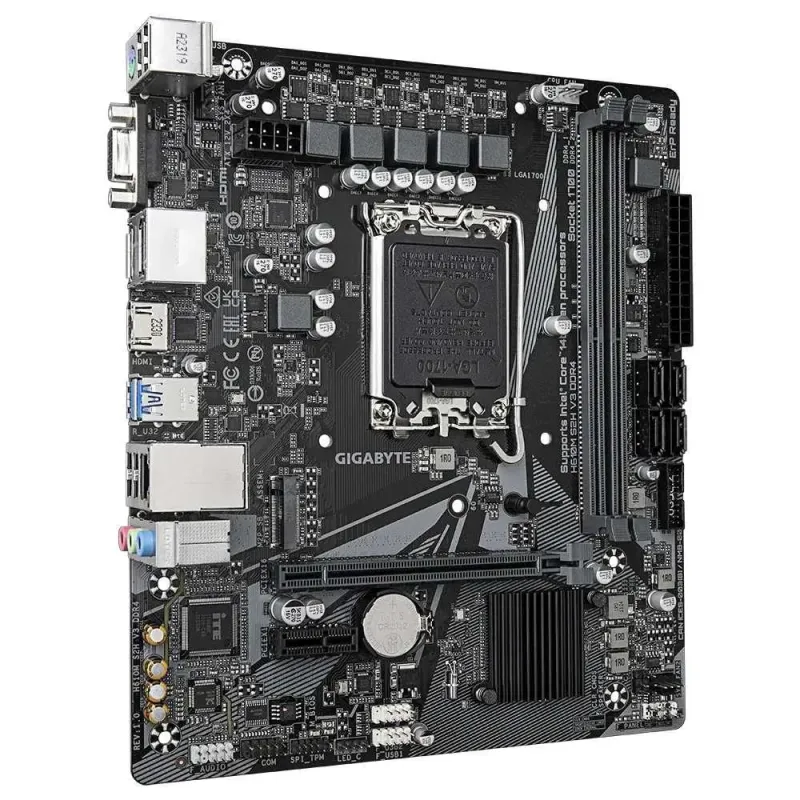

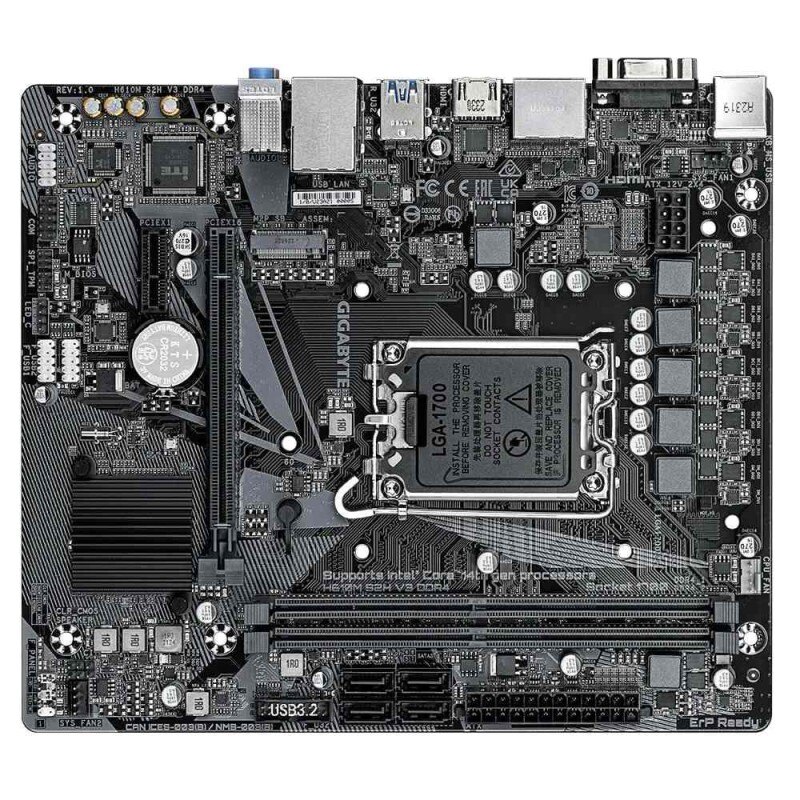

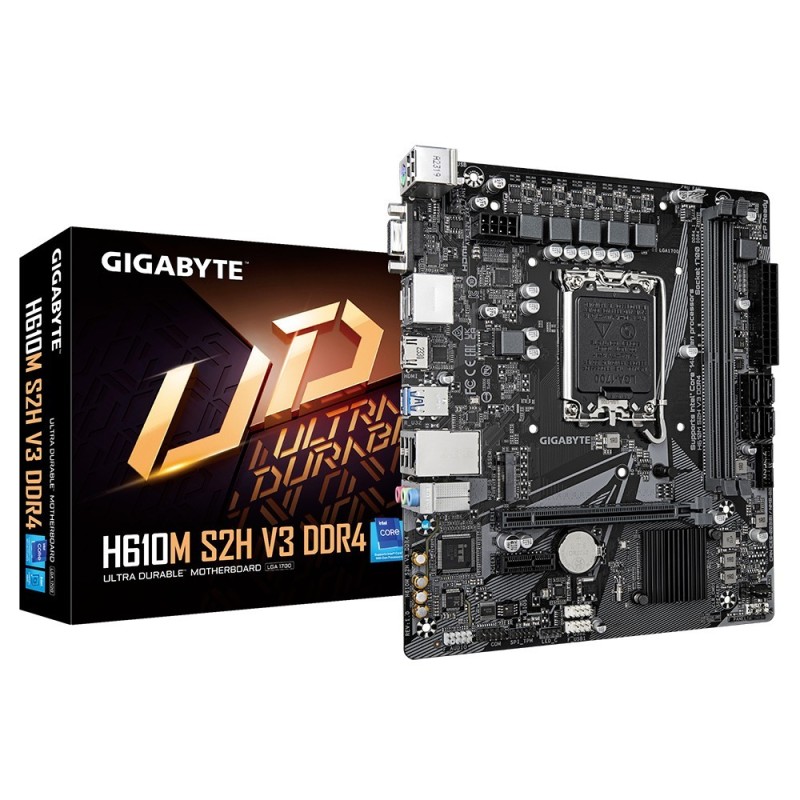

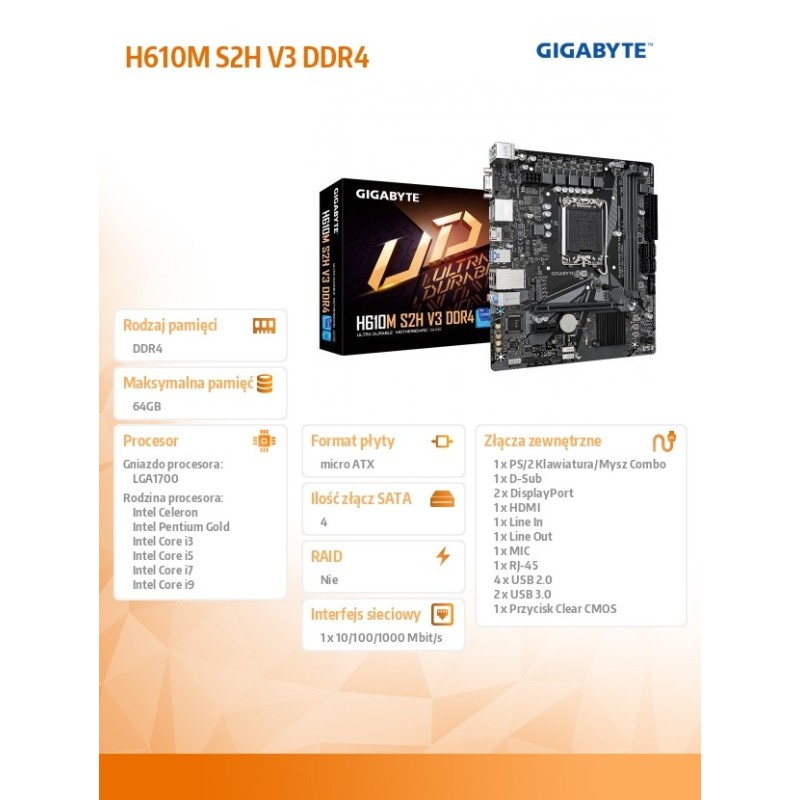

Płyta Gigabyte H610M S2H V3 DDR4 (rev. 1.0)

Opis

Gniazdo procesora

Socket 1700

Format płyty

Micro-ATX

Bios

1 x 128 Mbit AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7,ACPI 5.0

Zawiera baterię / akumulator

Tak

Wymiary [S x W] (mm)

223 x 193

Opakowanie

BOX

Port Bluetooth

Nie

Maksymalna wielkość pamięci

64 GB

Port LAN

1x Gigabit LAN 100/1000 Mb/s (Realtek®)

Port Wi-Fi

Nie

Chipset płyty głównej

Intel® H610

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Obsługiwane typy procesorów

Intel Celeron™ (Socket 1700)
Intel Core i3 12th Generation
Intel Core i3 13th Generation
Intel Core i3 14th Generation
Intel Core i5 12th Generation
Intel Core i5 13th Generation
Intel Core i5 14th Generation
Intel Core i7 12th Generation
Intel Core i7 13th Generation
Intel Core i7 14th Generation
Intel Core i9 12th Generation
Intel Core i9 13th Generation
Intel Core i9 14th Generation
Intel Pentium™ (Socket 1700)

Standard pamięci

DDR4-2133
DDR4-2400
DDR4-2666
DDR4-2933
DDR4-3000
DDR4-3200

Uwagi do karty graficznej

1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
2 x DisplayPorts, supporting a maximum resolution of 4096x2304@60 Hz
Graphics specifications may vary depending on CPU support
Support for DisplayPort 1.2 version and HDCP 2.3
Support for HDMI 2.1 version and HDCP 2.3
Support for up to triple-display at the same time
Support native HDMI 2.1 TMDS compatible ports

Uwagi do procesora

L3 cache varies with CPU

Ilość złącz pamięci DDR4

2

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

Support List" on GIGABYTE's website for more information
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in
Support for Extreme Memory Profile (XMP) memory modules
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
The CPU and memory configuration may affect the supported memory types,
data rate (speed), and number of DRAM modules, please refer to "Memory
non-ECC mode)

Zintegrowany kontroler SATA

Chipset: 4x SATA III 6Gb/s + 1x M.2

Uwagi do kontrolera SATA

M.2 connector: Socket 3, M key, type 2280/2260 PCIe 3.0 x4/x2 SSD support

Gniazda karty graficznej

2x DisplayPort
D-Sub
HDMI

Zintegrowana karta dźwiękowa

Realtek® 8-Channel High Definition Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

To configure 7.1channel audio, access the audio software for audio settings
You can change the functionality of an audio jack using the audio software

Złącza PCI Express x16

1

Złącza PCI Express x1

1

Uwagi do złącz PCI

1 x PCI Express x1 slot, supporting PCIe 3.0 and running at x1
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16

Maksymalna ilość portów USB 2.0

8

Maksymalna ilość portów USB 3.x

4

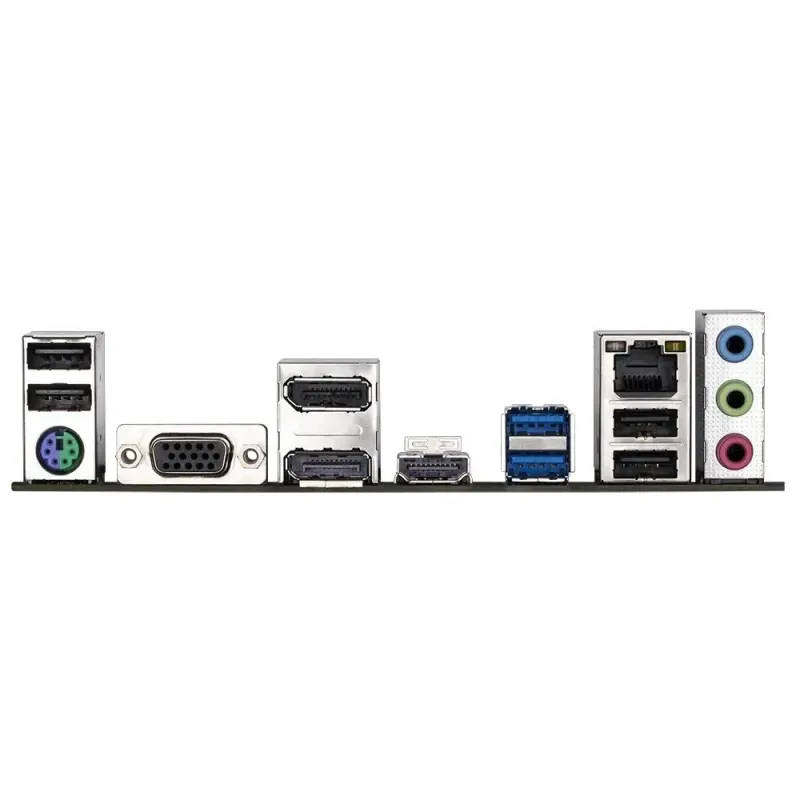

Porty USB na panelu tylnym

4x USB 2.0 + 2x USB 3.0

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty)

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

Brak

Inne porty i gniazda

2x System Fan
CPU fan header
Clear CMOS jumper
Front Panel Audio header (AAFP)
Front panel header
Gniazdo modułu TPM
RGB LED strip header
Speaker header
Złącze czujnika otwarcia obudowy

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)
