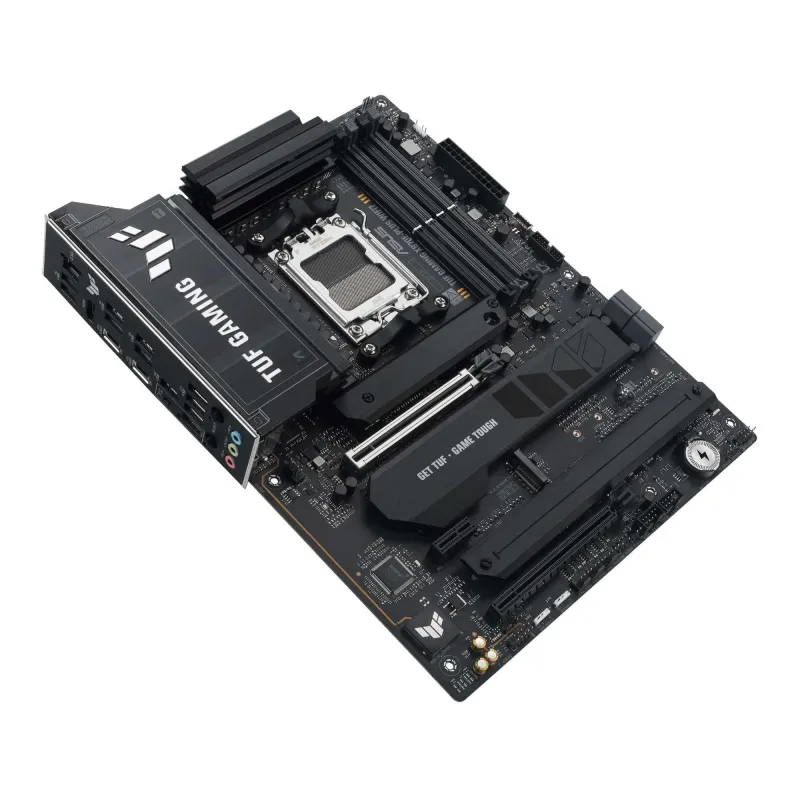

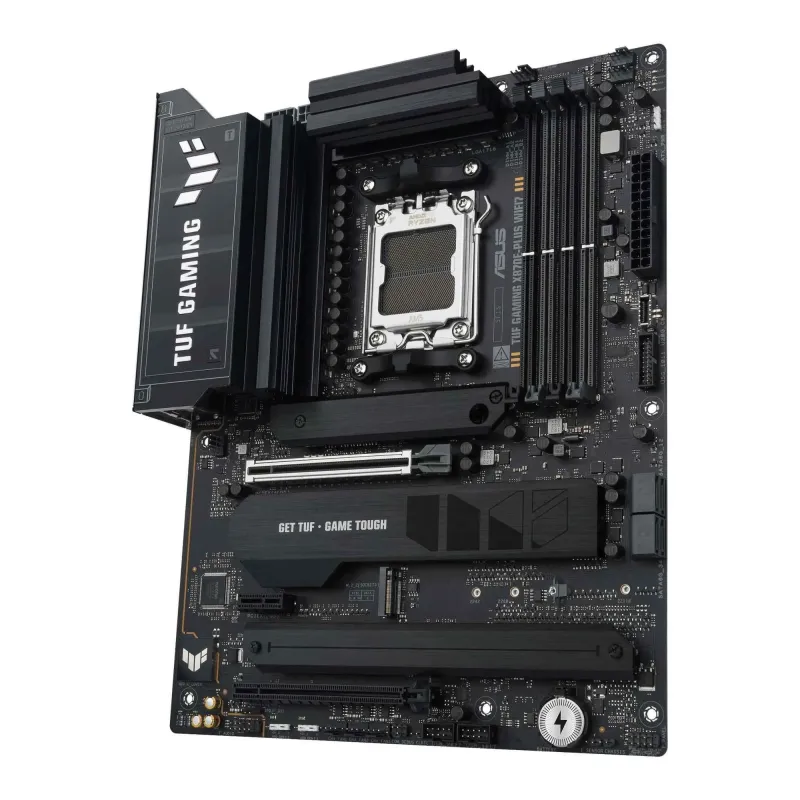

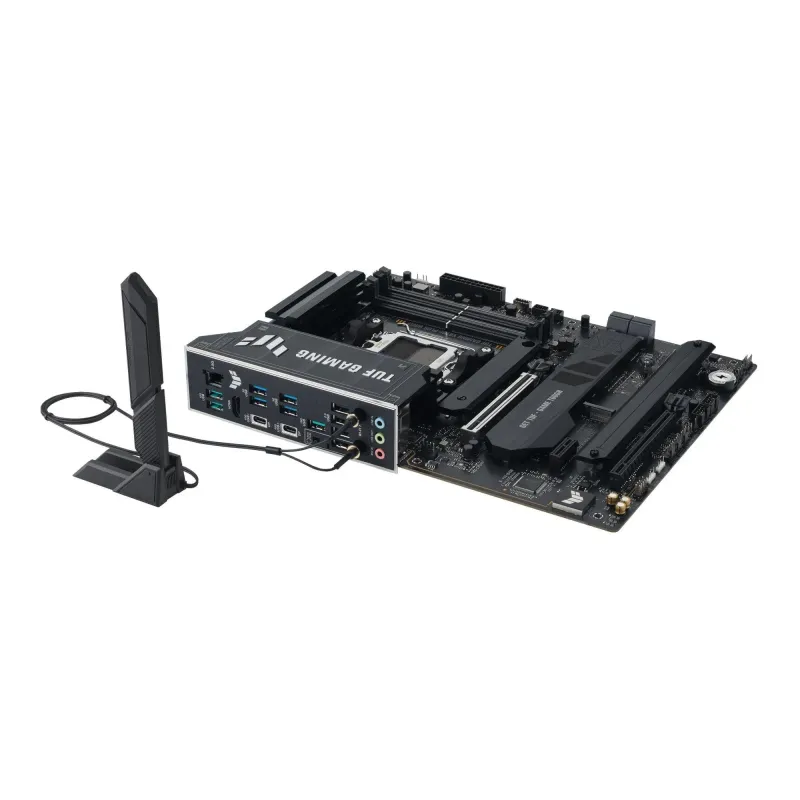

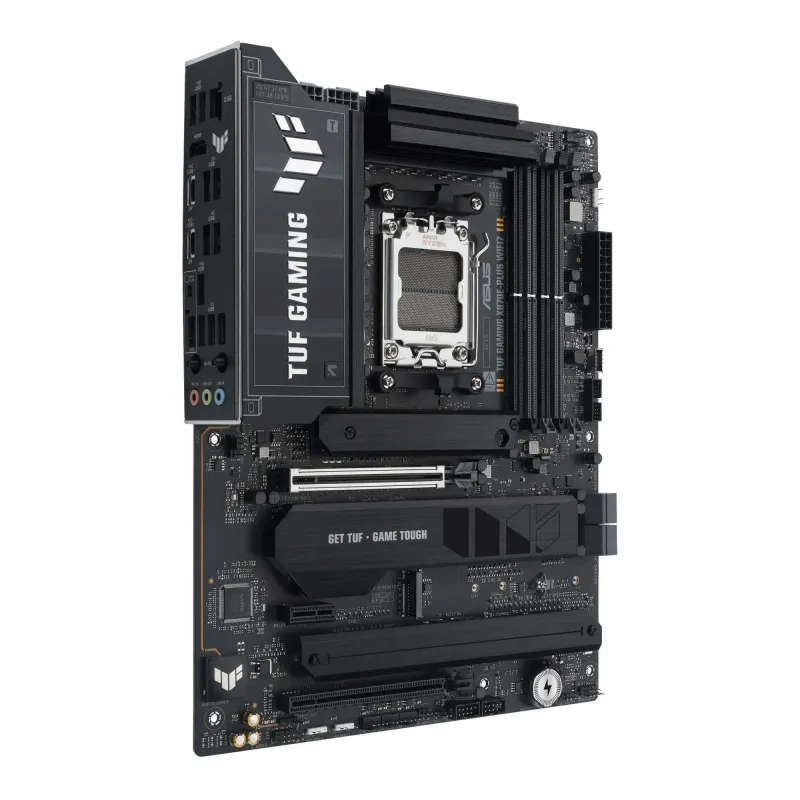

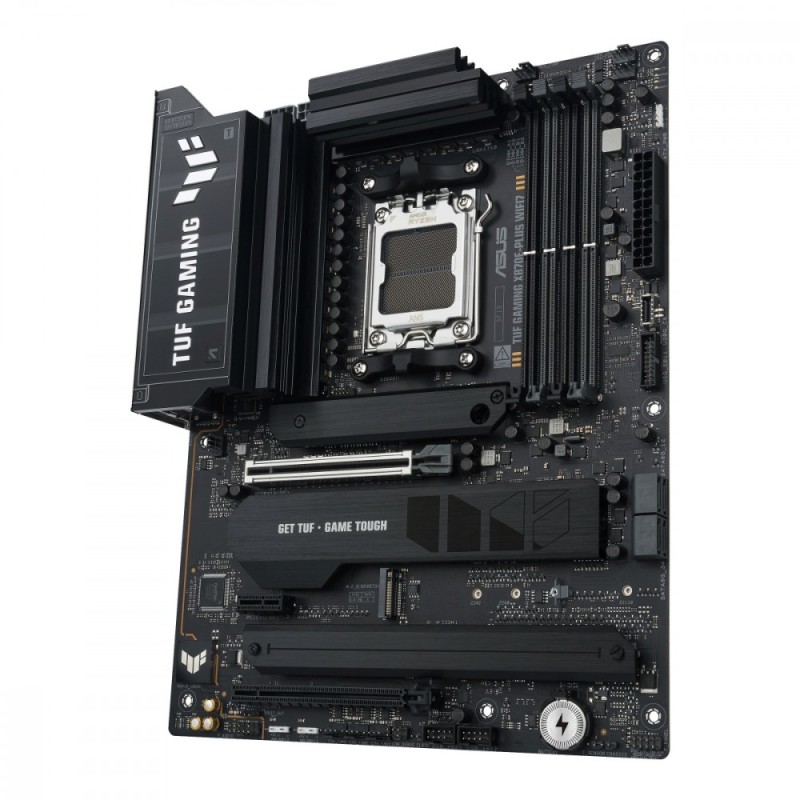

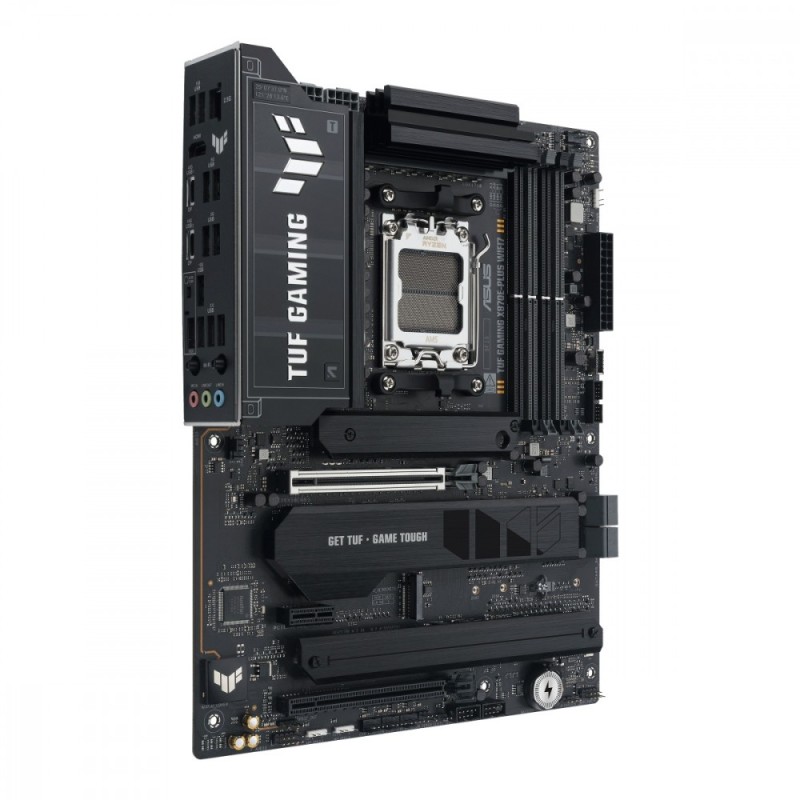

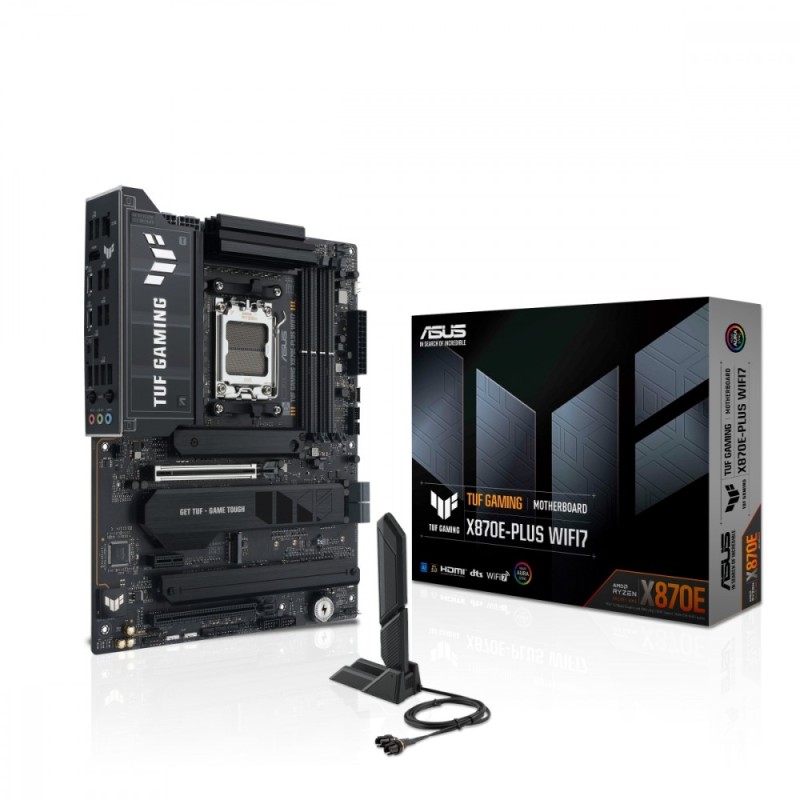

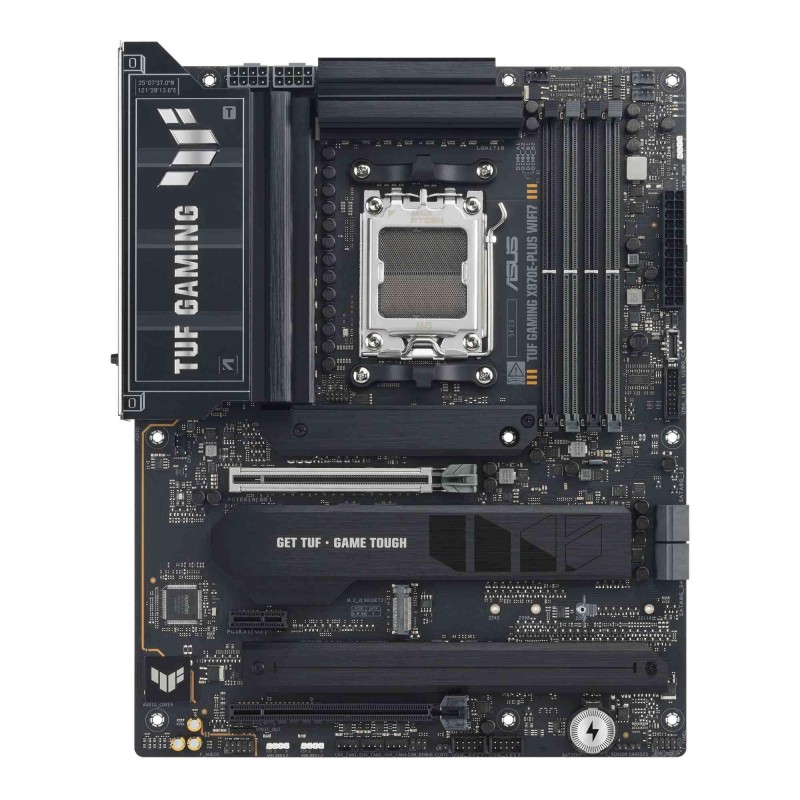

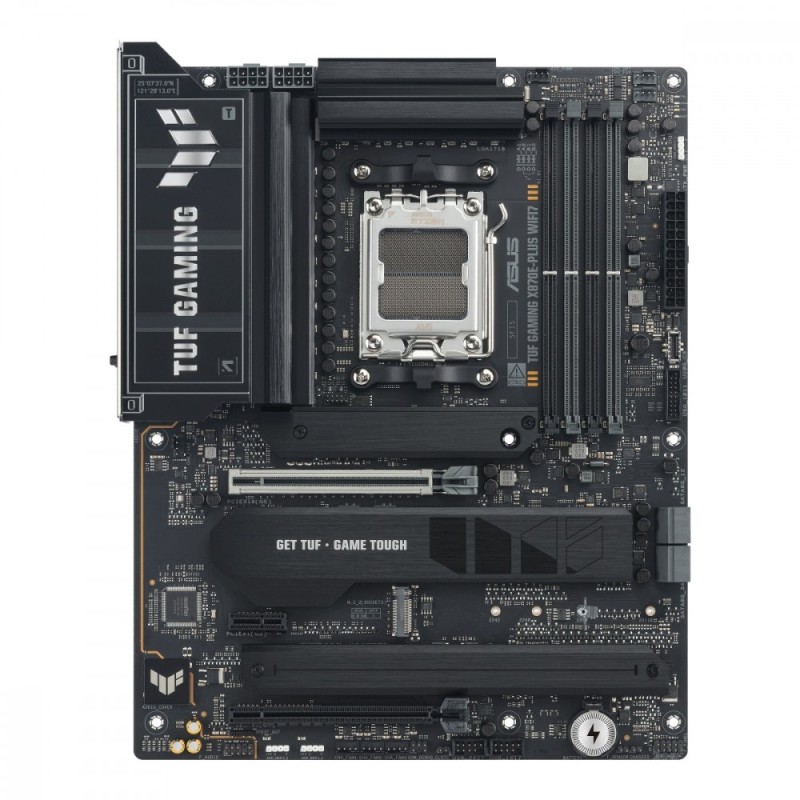

Płyta Asus TUF GAMING X870E-PLUS WIFI7 /AMD

Opis

Gniazdo procesora

Socket AM5

Format płyty

ATX

Bios

256 Mb Flas ROM, UEFI AMI BIOS; WOL by PME, PXE

Zawiera baterię / akumulator

Tak

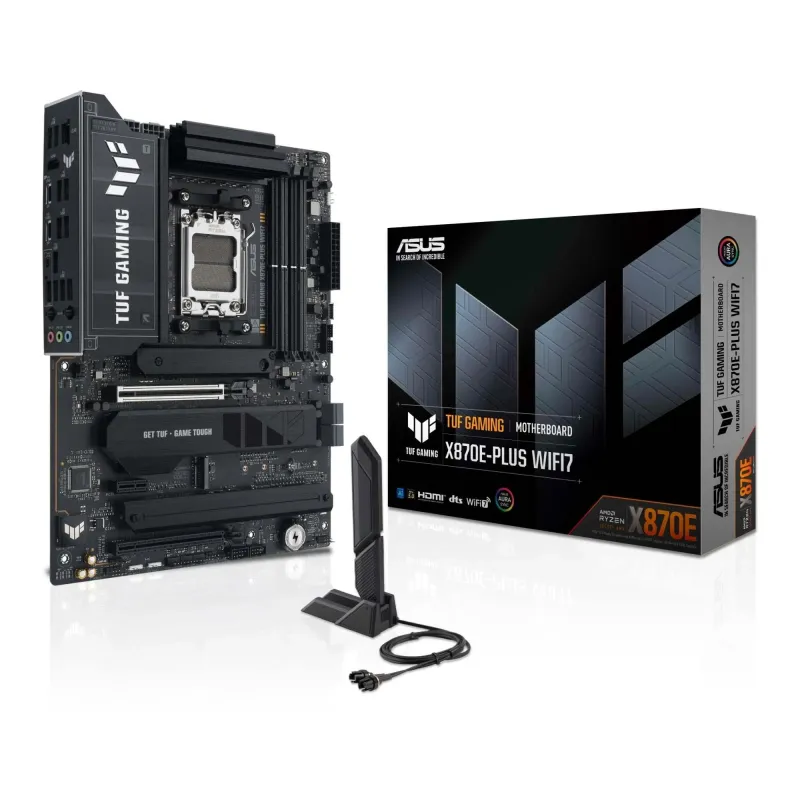

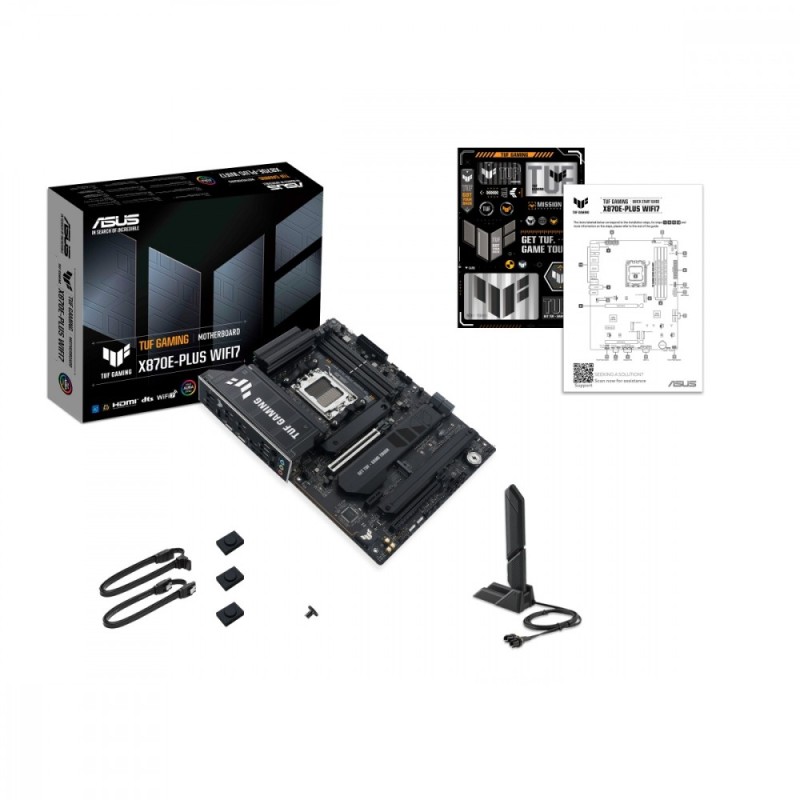

Wyposażenie dodatkowe

1 x antena ASUS WiFi Q-Antenna
1 x naklejka TUF GAMING
1 x skrócona instrukcja obsługi (Quick Start Guide)
1 x zestaw śrubek do montażu dysku M.2 SSD
2 x kable SATA 6 Gb/s
2 x zestawy gumek do dysków M.2

Wymiary [S x W] (mm)

305 x 244

Port Bluetooth

Bluetooth V5.4

Maksymalna wielkość pamięci

256 GB

Port LAN

1x 2,5 Gigabit LAN Realtek®

Port Wi-Fi

IEEE 802.11a/b/g/n/ac/ax/be

Chipset płyty głównej

AMD X870

Wbudowana karta graficzna

Brak lub AMD Radeon™ Graphics (zależy od procesora)

Obsługiwane typy procesorów

AMD Ryzen™ (AM5)

Standard pamięci

DDR5-8000+ (OC)

Uwagi do karty graficznej

AMD CPU specifications
Graphics specifications may vary between CPU types. Please refer to
Supports 4K@60Hz as specified in HDMI 2.1
Supports max. 4K@60Hz as specified in DisplayPort 1.4a
VGA resolution support depends on processors' or graphic cards' resolution.

Uwagi do procesora

Gniazdo AMD Socket AM5 dla procesorów AMD Ryzen serii 9000, 8000 i 7000
Zapoznaj się z listą obsługiwanych procesorów na stronie producenta

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

9000, 8000 i 7000
ASUS Enhanced Memory Profile (AEMP)
Architektura dwukanałowa (dual channel)
Niebuforowana pamięć DDR5 Non-ECC obsługuje funkcję korekcji błędów
Obsługa pamięci ECC i Non-ECC, typu Un-buffered DIMM
Obsługa taktowania do 8000+ MT/s (OC) z procesorami Ryzen serii
Obsługiwane typy pamięci, częstotliwości i liczba modułów DRAM zależą od
On-Die ECC
konfiguracji procesora i pamięci — szczegółowe informacje dostępne są na
stronie producenta

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,5,10 + 5x M.2 + RAID 0,1,5,10

Uwagi do kontrolera SATA

- 4 porty SATA 6 Gb/s
- Gniazdo M.2_1 (klucz M), typ 2280 (obsługuje PCIe 4.0 x4)
- Gniazdo M.2_1 (klucz M), typ 2280 (obsługuje PCIe 5.0 x4)
- Gniazdo M.2_2 (klucz M), typ 2242/2260/2280/22110 (obsługuje PCIe 5.0 x4)
- Gniazdo M.2_2 nieobsługiwane
- Gniazdo M.2_3 (klucz M), typ 2280 (obsługuje PCIe 4.0 x4)
- Gniazdo M.2_4 (klucz M), typ 2280 (obsługuje PCIe 4.0 x4)
- Ryzen 7000: RAID 0/1/10
- Ryzen 8000: RAID 0/1
- Ryzen 9000: RAID 0/1/5/10
Chipset AMD X870:
Dla procesorów AMD Ryzen serii 8000:
Dla procesorów AMD Ryzen serii 9000 i 7000:
Gniazdo M.2_2 współdzieli przepustowość z gniazdem PCIex16(G5)_1 – gdy
M.2_2 działa w trybie PCIe x4, PCIex16(G5)_1 działa w trybie x8
Specyfikacje mogą się różnić w zależności od typu procesora
Technologia AMD RAIDXpert2:

Gniazda karty graficznej

2x USB4 Type-C
HDMI

Zintegrowana karta dźwiękowa

Realtek® ALC 1220P 7.1-Channel High Definition Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

Dedykowane warstwy PCB dla audio
Ekranowanie dźwięku
Obsługa odtwarzania do 32-bitów / 192 kHz
Obsługuje: wykrywanie podłączenia jacka, wielostrumieniowość,
Osłona układu dźwiękowego
Unikalny obwód eliminujący trzaski (de-pop)
Wbudowany wzmacniacz dźwięku dla najwyższej jakości dźwięku w słuchawkach i
Wykrywanie impWbudowany edancji dla przednich i tylnych wyjść słuchawkowych
Wysokiej jakości odtwarzanie stereo z 120 dB SNR oraz nagrywanie z wejścia
Wysokiej klasy kondensatory audio
Ze względu na ograniczenia przepustowości HDA, dźwięk 7.1 Surround
głośnikach
liniowego z 113 dB SNR
nie obsługuje 32-bitów / 192 kHz
ponowne przypisanie gniazd na przednim panelu

Złącza PCI Express x16

2

Złącza PCI Express x4

1

Złącza PCI Express x1

1

Uwagi do złącz PCI

- 1 x gniazdo PCIe 3.0 x1
- 1 x gniazdo PCIe 4.0 x16 (obsługuje tryb x4)
- 1 x gniazdo PCIe 4.0 x16 (obsługuje tryby x8/x4)
- 1 x gniazdo PCIe 5.0 x16
Aby sprawdzić tabelę podziału sygnałów PCIe, odwiedź stronę producenta
Aby upewnić się co do zgodności zainstalowanego urządzenia, sprawdź listę
Dla chipsetu AMD X870E:
Dla procesorów AMD Ryzen serii 8000:
Dla procesorów AMD Ryzen serii 9000 i 7000:
Specyfikacje mogą się różnić w zależności od rodzaju procesora.
obsługiwanych urządzeń na stronie producenta

Uwagi do karty sieciowej

TUF LANGuard

Maksymalna ilość portów USB 2.0

8

Maksymalna ilość portów USB 3.x

10

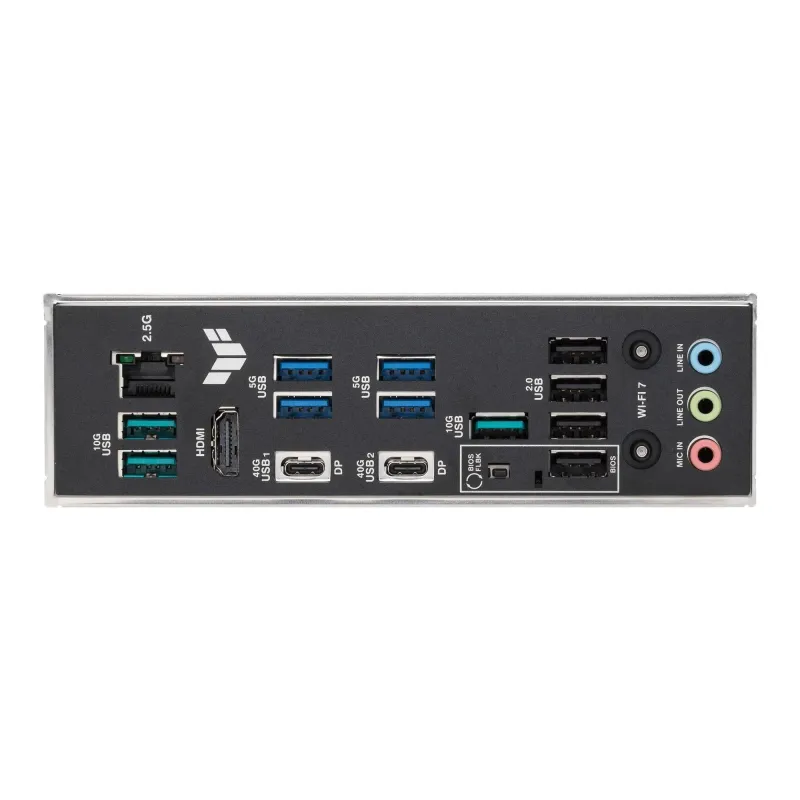

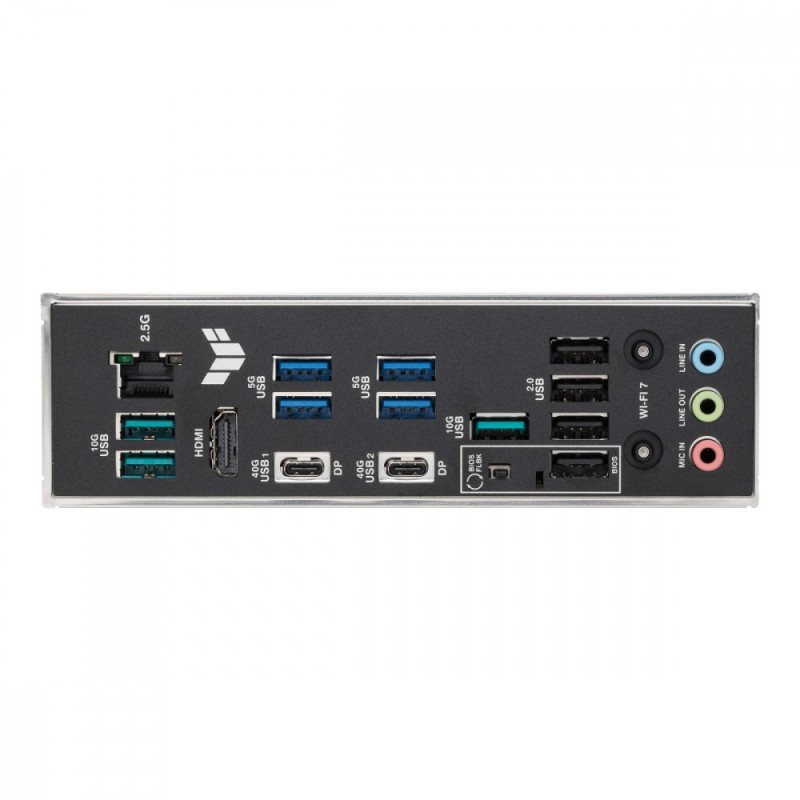

Porty USB na panelu tylnym

4x USB 2.0 + 4x USB 3.0 + 3x USB 3.1 + 2x USB4 Type-C

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.2 Type-C (1 port)

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

Brak

Port równoległy (LPT)

Brak

Inne porty i gniazda

3x Addressable Gen 2 header
4-pin AIO Pump header
4-pin CPU Fan header
4-pin CPU OPT Fan header
4x 4-pin Chassis Fan headers
10-1 pin System Panel header
BIOS FlashBack button
Chassis intrusion header
Clear CMOS header
Thermal Sensor header
Wi-Fi module with an antenna connector

Gniazdo zasilania

ATX (24-pin) + 2x ATX12V (8-pin) + PCIe (8-pin)

Ilość złącz pamięci DDR5

4

Maksymalna ilość portów USB 4.0

2

Uwagi do WiFi / BT

2x2 Wi-Fi 7 (802.11be)
Funkcje Wi-Fi mogą się różnić w zależności od systemu operacyjnego
Obsługa pasma Wi-Fi 7 160 MHz, prędkość transferu do 2.9 Gb/s
Obsługuje pasma częstotliwości 2.4/5/6 GHz
Pasmo 6 GHz i przepustowość Wi-Fi mogą podlegać ograniczeniom regulacyjnym
Wersja Bluetooth może się różnić - szczegóły dostępne są na stronie
W przypadku Windows 11, pełna funkcjonalność Wi-Fi 7 wymaga wersji 24H2 lub
nowszej; wersje 21H2/22H2/23H2 obsługują jedynie Wi-Fi 6E
producenta modułu Wi-Fi.
w zależności od kraju
