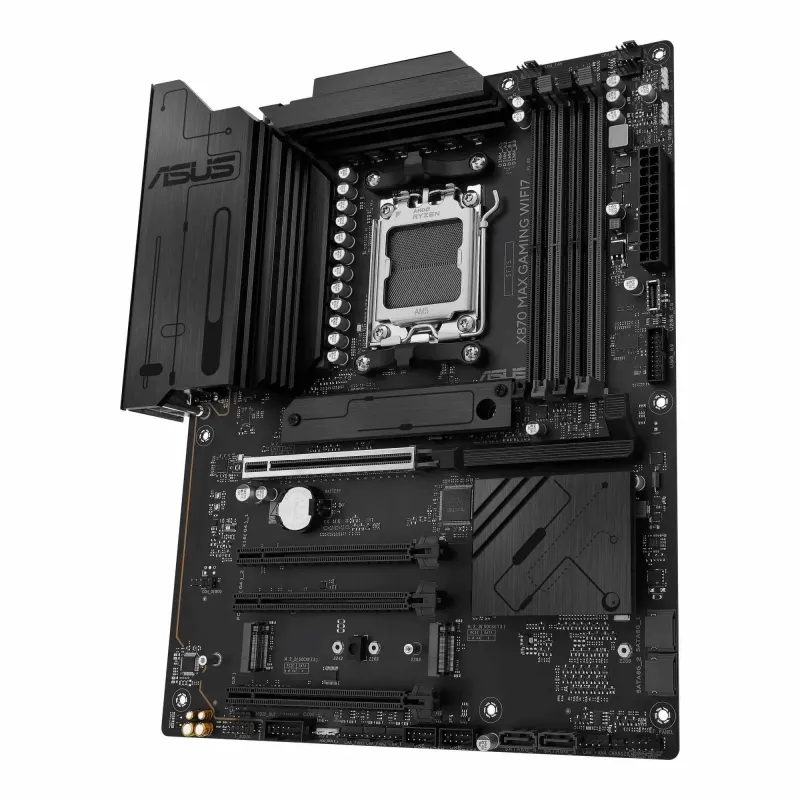

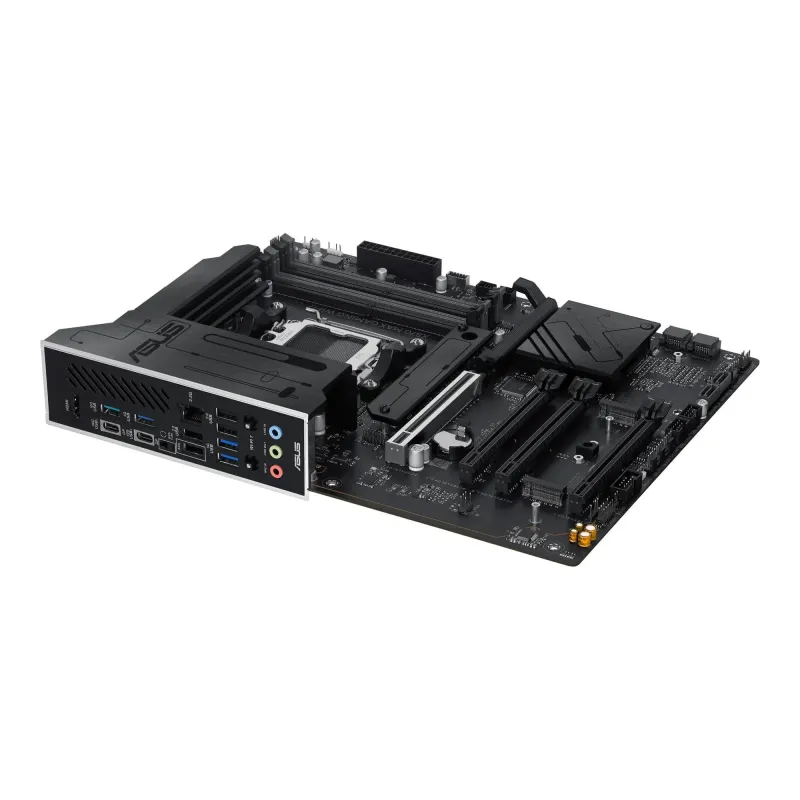

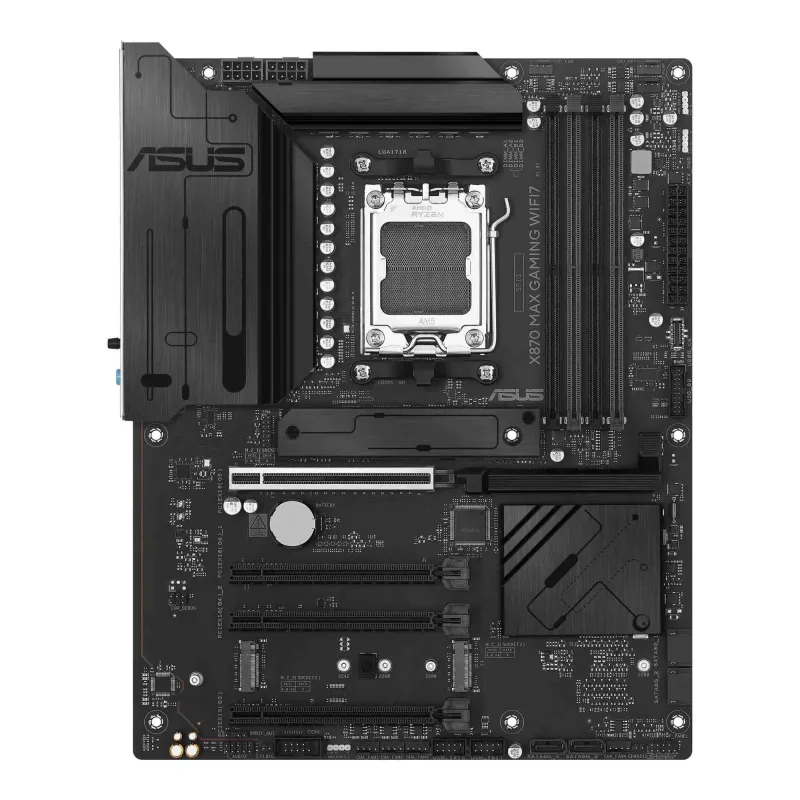

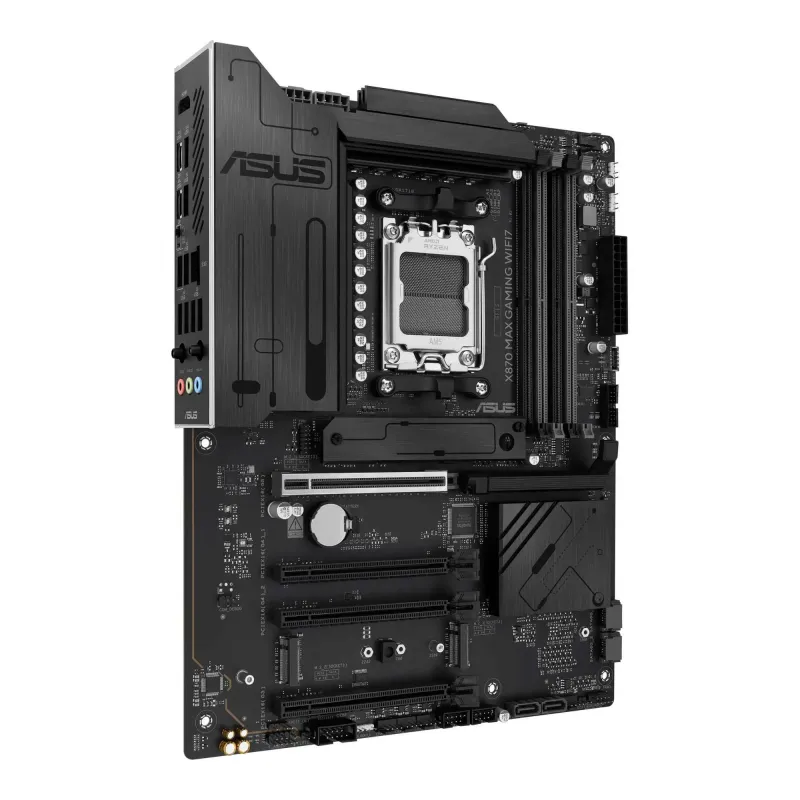

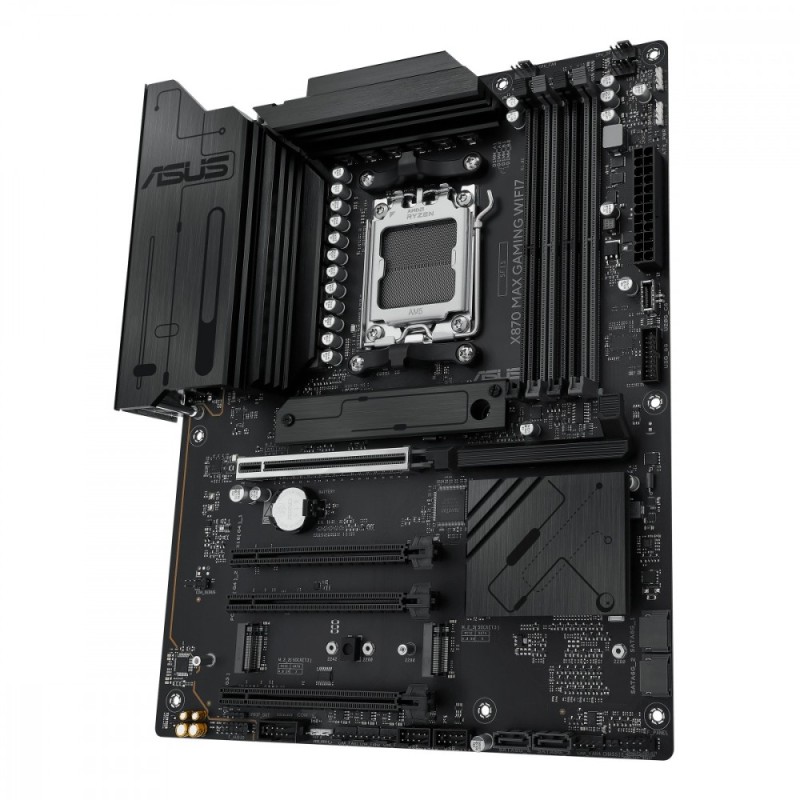

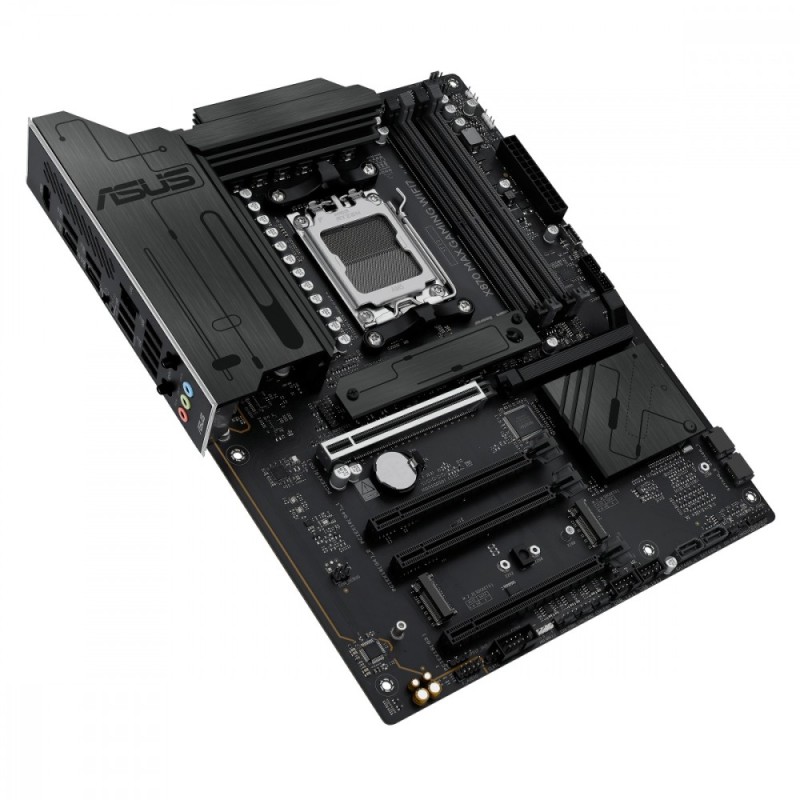

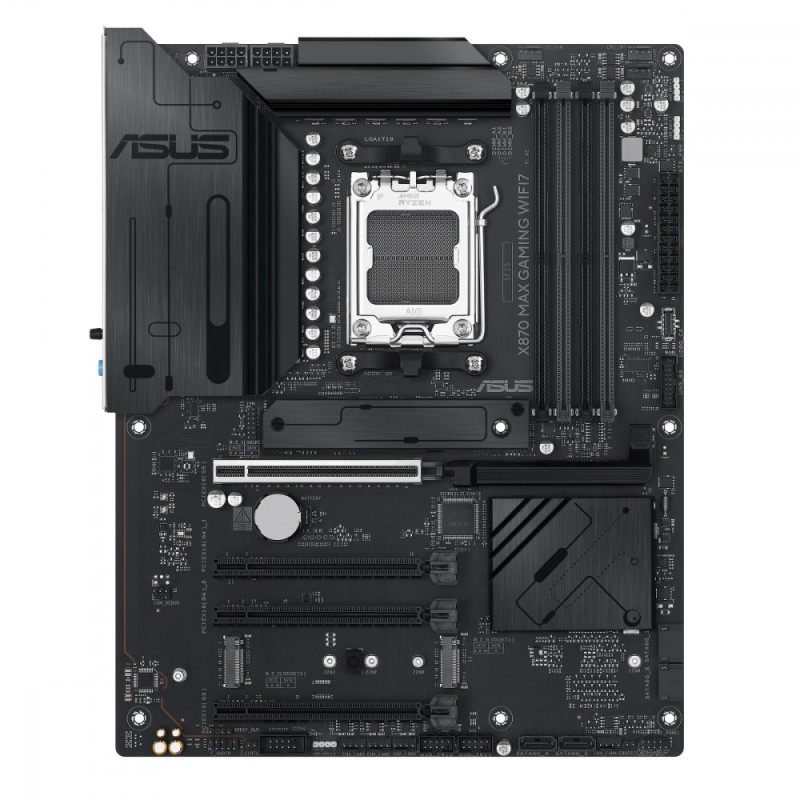

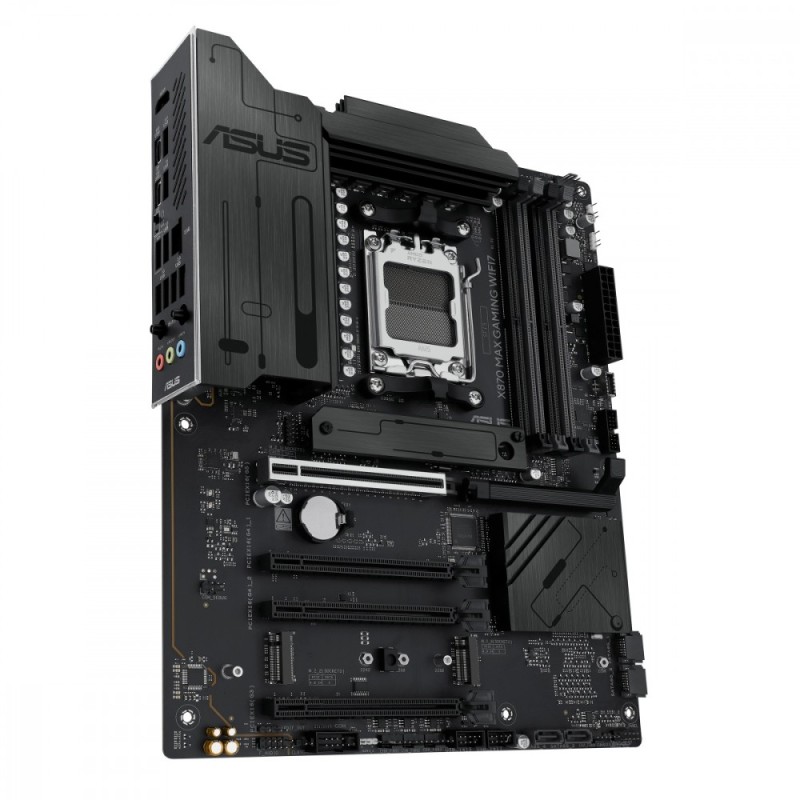

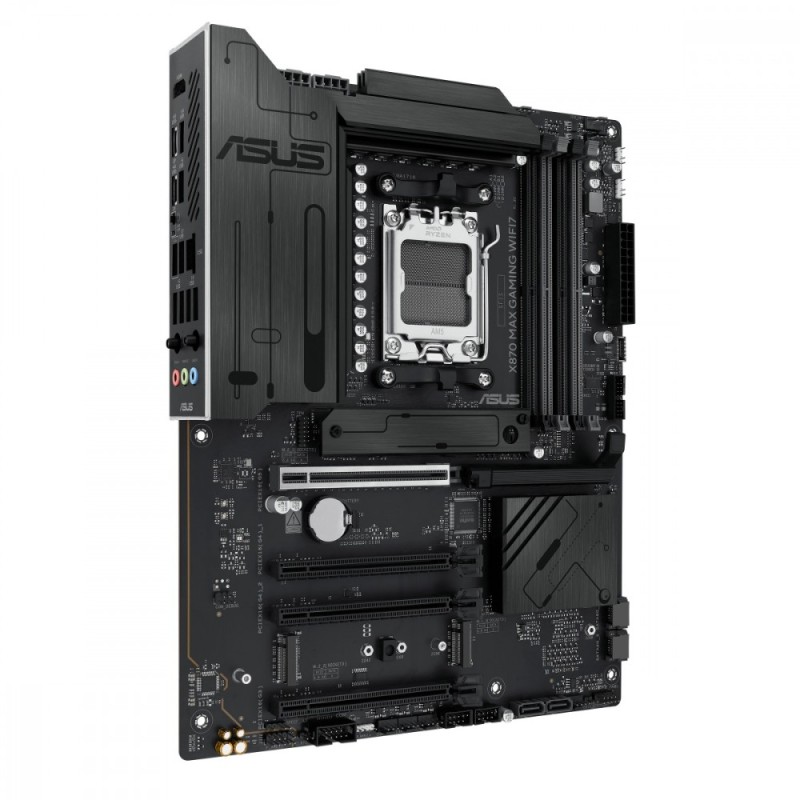

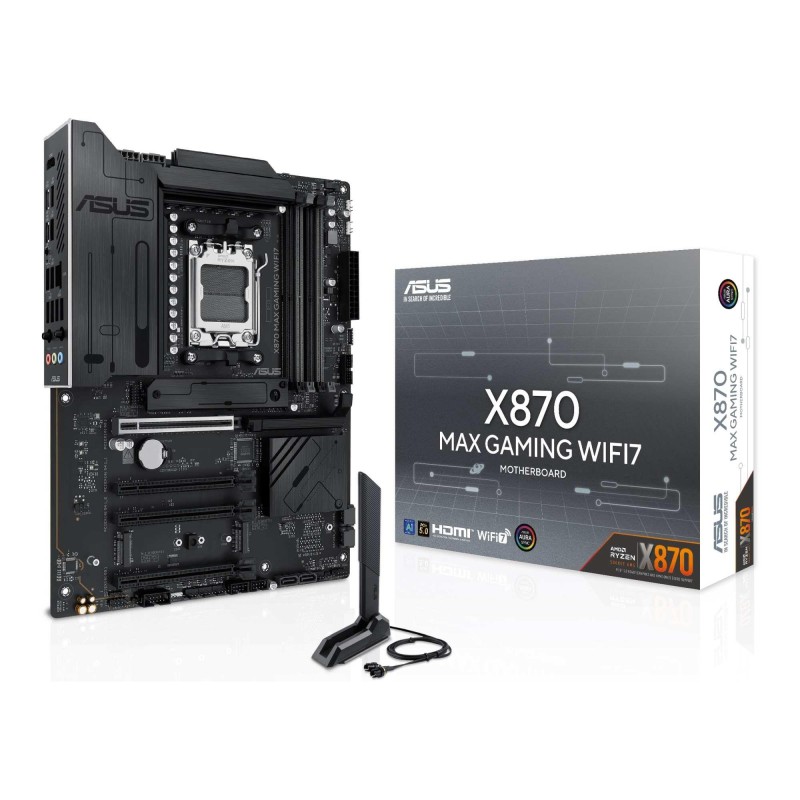

Płyta Asus X870 MAX GAMING WIFI7 /AMD

Opis

Gniazdo procesora

Socket AM5

Format płyty

ATX

Bios

256 Mb Flas ROM, UEFI AMI BIOS; WOL by PME, PXE

Zawiera baterię / akumulator

Tak

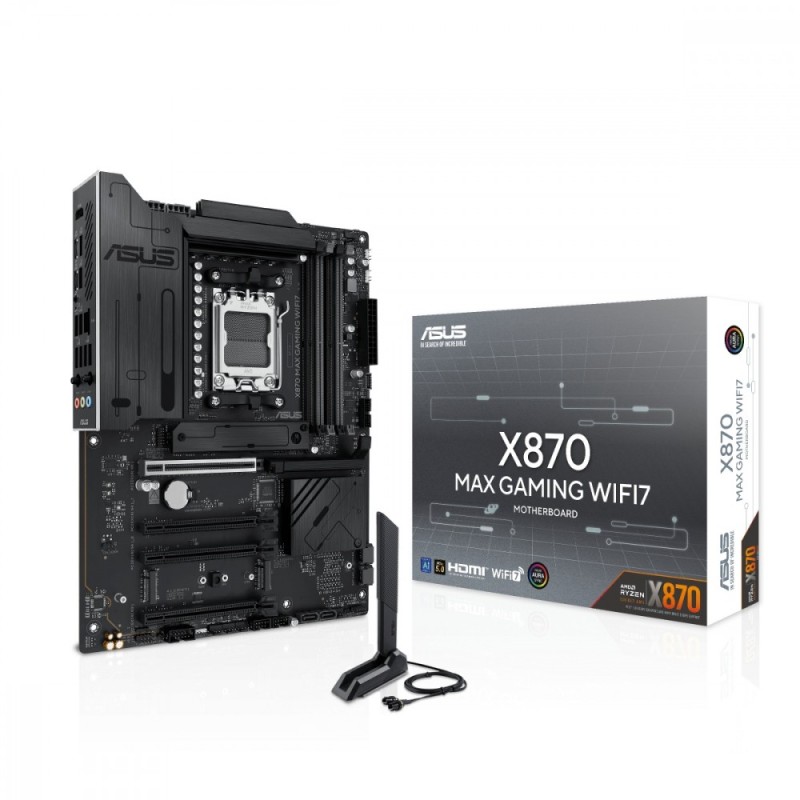

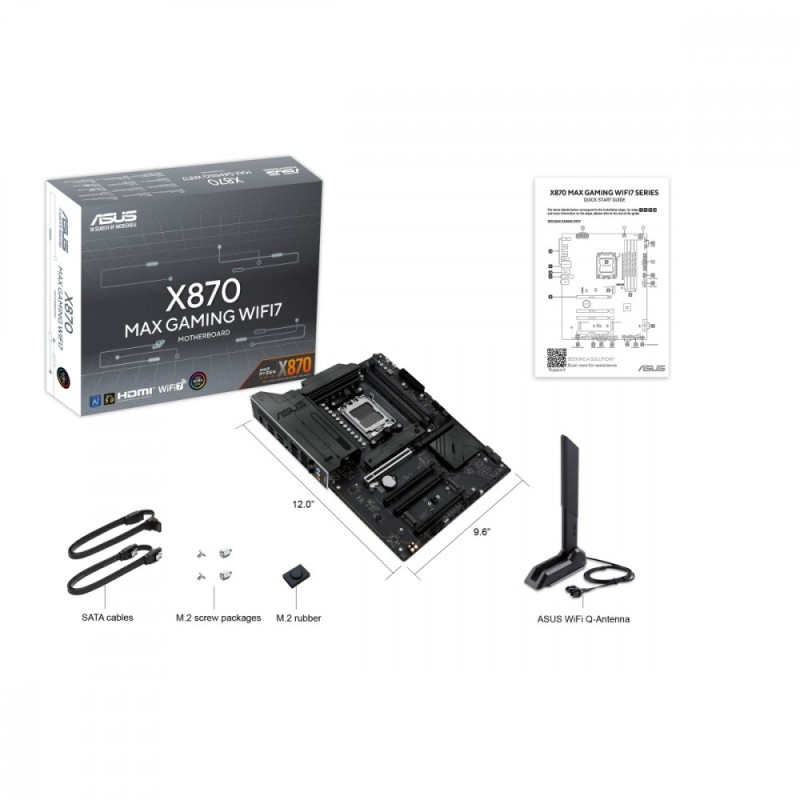

Wyposażenie dodatkowe

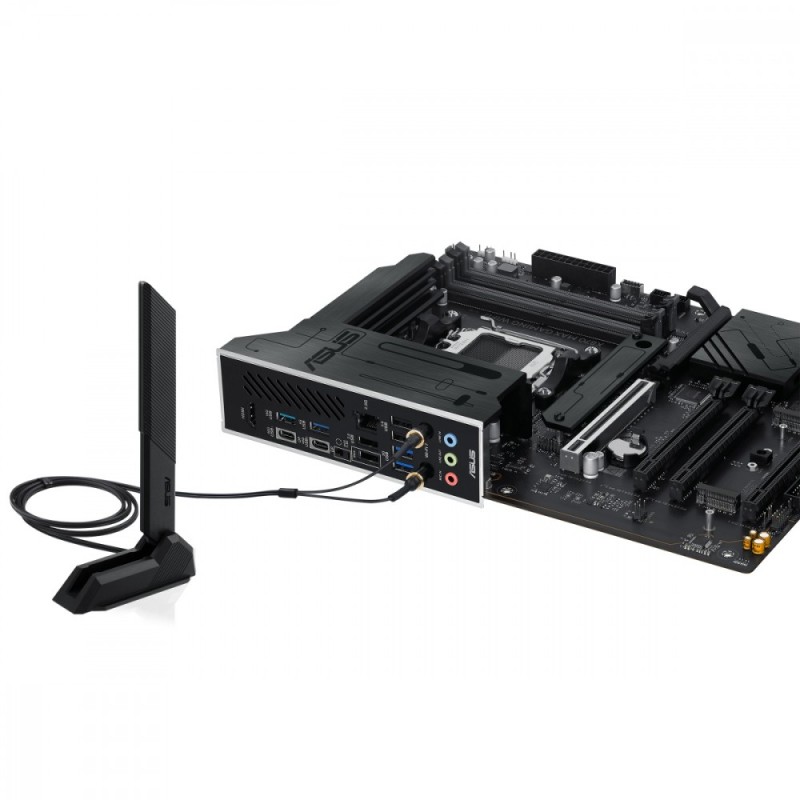

1 x ASUS WiFi Q-Antenna
1 x M.2 rubber package
1 x Quick start guide
1 x Screw package for M.2 SSD
2 x SATA 6Gb/s cables

Wymiary [S x W] (mm)

305 x 244

Port Bluetooth

Bluetooth V5.4

Maksymalna wielkość pamięci

256 GB

Port LAN

1x 2,5 Gigabit LAN Realtek®

Port Wi-Fi

IEEE 802.11a/b/g/n/ac/ax/be

Chipset płyty głównej

AMD X870

Wbudowana karta graficzna

Brak lub AMD Radeon™ Graphics (zależy od procesora)

Obsługiwane typy procesorów

AMD Ryzen™ (AM5)

Standard pamięci

DDR5-8000+ (OC)

Uwagi do karty graficznej

AMD CPU specifications
Graphics specifications may vary between CPU types. Please refer to
Supports 4K@60Hz as specified in HDMI 2.1
Supports max. 4K@60Hz as specified in DisplayPort 1.4a
VGA resolution support depends on processors' or graphic cards' resolution.

Uwagi do procesora

Gniazdo AMD Socket AM5 dla procesorów AMD Ryzen serii 9000, 8000 i 7000
Zapoznaj się z listą obsługiwanych procesorów na stronie producenta

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

9000, 8000 i 7000
ASUS Enhanced Memory Profile (AEMP)
Architektura dwukanałowa (dual channel)
Niebuforowana pamięć DDR5 Non-ECC obsługuje funkcję korekcji błędów
Obsługa pamięci ECC i Non-ECC, typu Un-buffered DIMM
Obsługa taktowania do 8000+ MT/s (OC) z procesorami Ryzen serii
Obsługiwane typy pamięci, częstotliwości i liczba modułów DRAM zależą od
On-Die ECC
konfiguracji procesora i pamięci — szczegółowe informacje dostępne są na
stronie producenta

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,5,10 + 3x M.2 - RAID 0,1,5,10

Uwagi do kontrolera SATA

- 4 porty SATA 6 Gb/s
- Gniazdo M.2_1 (klucz M), typ 2280 (obsługuje PCIe 4.0 x4)
- Gniazdo M.2_1 (klucz M), typ 2280 (obsługuje PCIe 5.0 x4)
- Gniazdo M.2_2 (klucz M), typ 2242/2260/2280 (obsługuje PCIe 4.0 x4/x2)
- Gniazdo M.2_2 (klucz M), typ 2242/2260/2280 (obsługuje PCIe 5.0 x4)
- Gniazdo M.2_3 (klucz M), typ 2280 (obsługuje PCIe 4.0 x4)
- Ryzen 7000: RAID 0/1/10
- Ryzen 8000: RAID 0/1
- Ryzen 9000: RAID 0/1/5/10
2 porty USB4® (40Gbps) współdzielą przepustowość z gniazdem M.2_2.
Chipset AMD X870:
Dla procesorów AMD Ryzen serii 8000:
Dla procesorów AMD Ryzen serii 9000 i 7000:
Gniazdo M.2_2 zostanie wyłączone, gdy którykolwiek z dwóch portów USB4®
Gniazdo PCIEX16(G3) współdzieli przepustowość z portami SATA6G_3 i SATA6G_4
Oba porty SATA zostaną wyłączone, gdy gniazdo PCIEX16(G3) będzie aktywne.
Specyfikacje mogą się różnić w zależności od typu procesora
Technologia AMD RAIDXpert2:
będzie aktywny.

Gniazda karty graficznej

2x USB4 Type-C
HDMI

Zintegrowana karta dźwiękowa

Realtek ® 7.1 Surround Sound High Definition Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo S/PDIF Out
Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

Dedykowane warstwy PCB dla audio
Ekranowanie dźwięku
Obsługa odtwarzania do 24-bitów / 192 kHz
Obsługuje: wykrywanie podłączenia jacka, wielostrumieniowość,
Wysokiej klasy kondensatory audio
ponowne przypisanie gniazd na przednim panelu

Złącza PCI Express x16

4

Uwagi do złącz PCI

- 1 x gniazdo PCIe 3.0 x16 (obsługuje tryb x1)
- 1 x gniazdo PCIe 4.0 x16 (obsługuje tryby x8/x4)
- 1 x gniazdo PCIe 5.0 x16
- 2 x gniazdo PCIe 4.0 x16 (obsługuje tryb x1)
Aby sprawdzić tabelę podziału sygnałów PCIe, odwiedź stronę producenta
Aby upewnić się co do zgodności zainstalowanego urządzenia, sprawdź listę
Dla chipsetu AMD X870E:
Dla procesorów AMD Ryzen serii 8000:
Dla procesorów AMD Ryzen serii 9000 i 7000:
Specyfikacje mogą się różnić w zależności od rodzaju procesora.
obsługiwanych urządzeń na stronie producenta

Uwagi do karty sieciowej

ASUS LANGuard

Maksymalna ilość portów USB 2.0

8

Maksymalna ilość portów USB 3.x

7

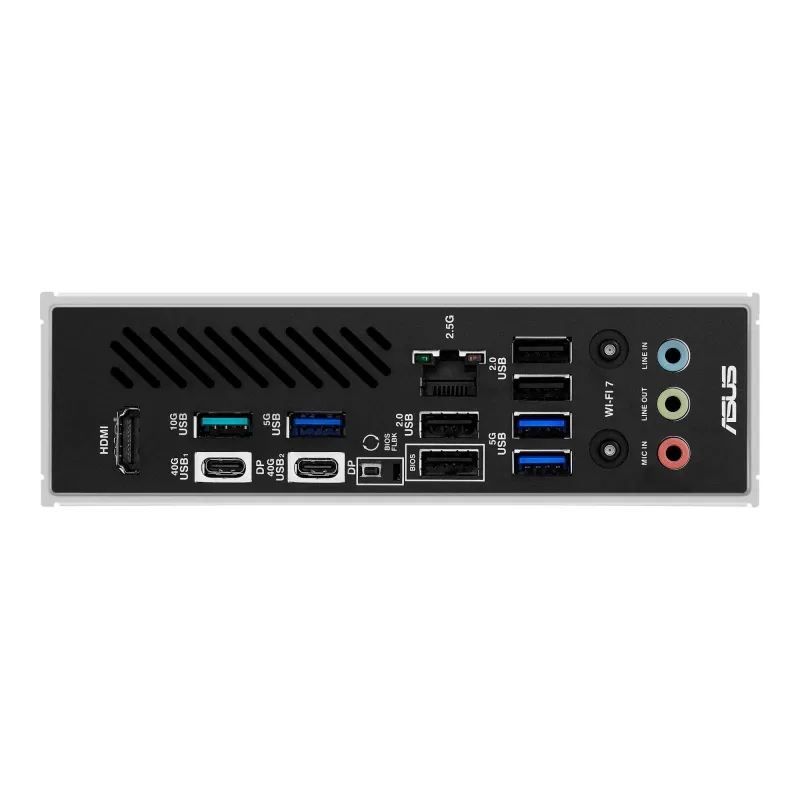

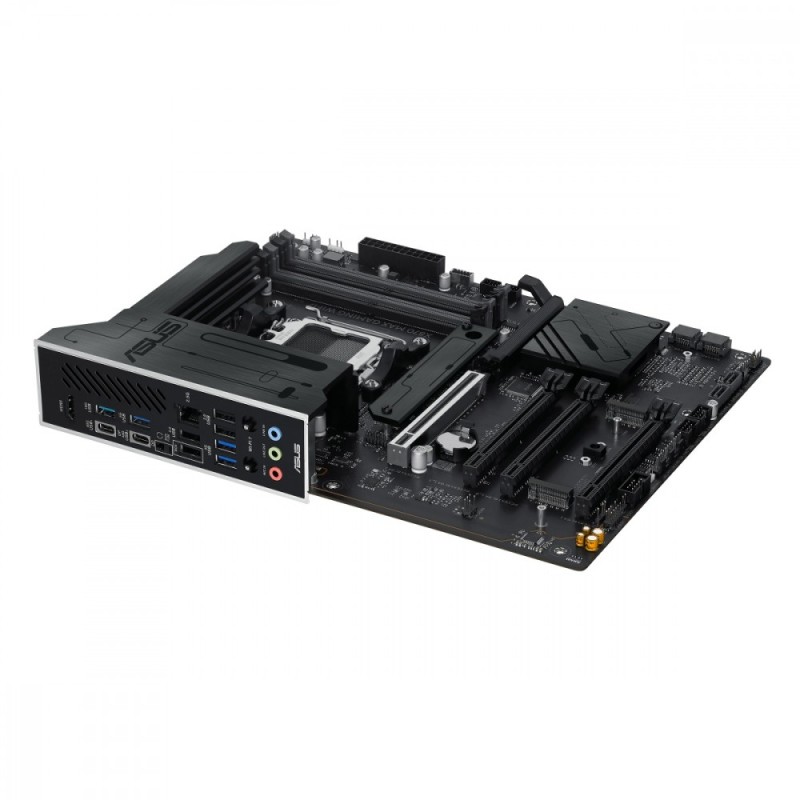

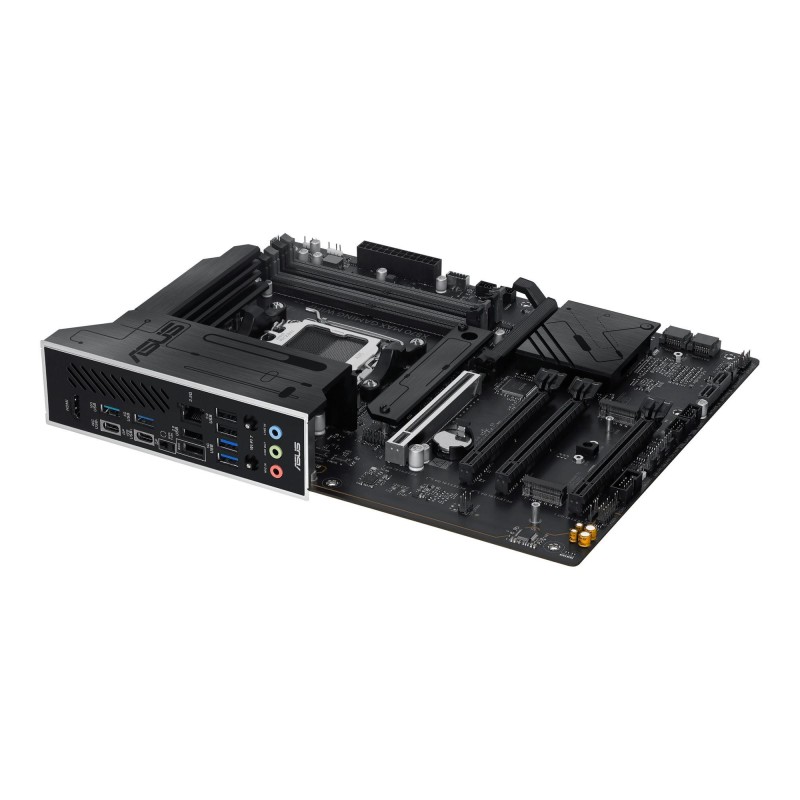

Porty USB na panelu tylnym

4x USB 2.0 + 3x USB 3.0 + 1x USB 3.1 + 2x USB4 Type-C

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.2 Type-C (1 port)

Port PS/2

Brak

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

Brak

Inne porty i gniazda

3x Addressable Gen 2 header
4-pin AIO Pump header
4-pin CPU Fan header
4-pin CPU OPT Fan header
4x 4-pin Chassis Fan headers
10-1 pin System Panel header
BIOS FlashBack button
Chassis intrusion header
Clear CMOS header
Gniazdo modułu TPM
Wi-Fi module with an antenna connector

Gniazdo zasilania

ATX (24-pin) + 2x ATX12V (8-pin)

Ilość złącz pamięci DDR5

4

Maksymalna ilość portów USB 4.0

2

Uwagi do WiFi / BT

2x2 Wi-Fi 7 (802.11be)
Funkcje Wi-Fi mogą się różnić w zależności od systemu operacyjnego
Obsługa pasma Wi-Fi 7 160 MHz, prędkość transferu do 2.9 Gb/s
Obsługuje pasma częstotliwości 2.4/5/6 GHz
Pasmo 6 GHz i przepustowość Wi-Fi mogą podlegać ograniczeniom regulacyjnym
Wersja Bluetooth może się różnić - szczegóły dostępne są na stronie
W przypadku Windows 11, pełna funkcjonalność Wi-Fi 7 wymaga wersji 24H2 lub
nowszej; wersje 21H2/22H2/23H2 obsługują jedynie Wi-Fi 6E
producenta modułu Wi-Fi.
w zależności od kraju
