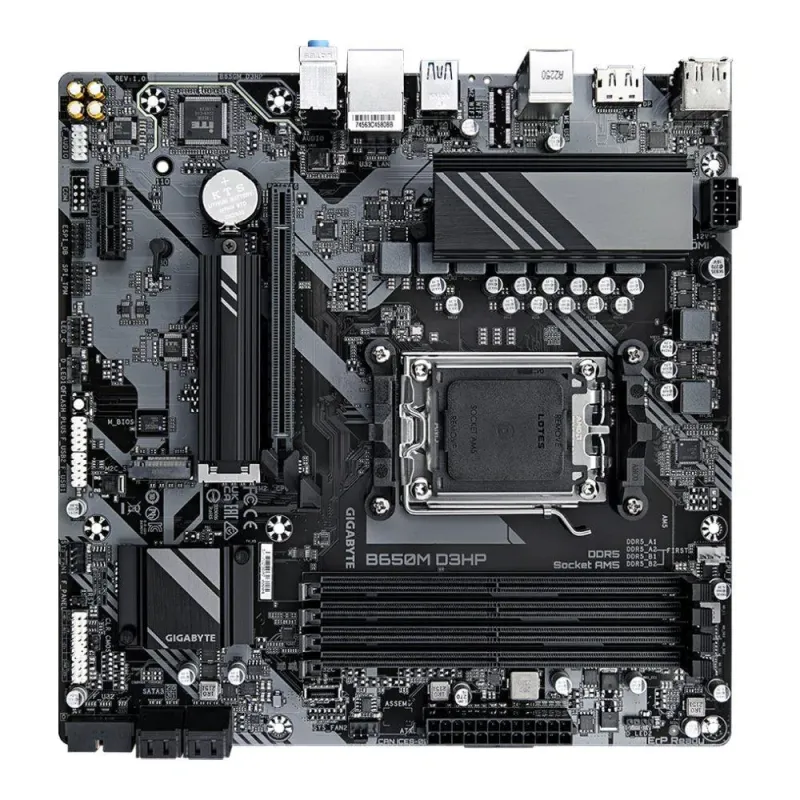

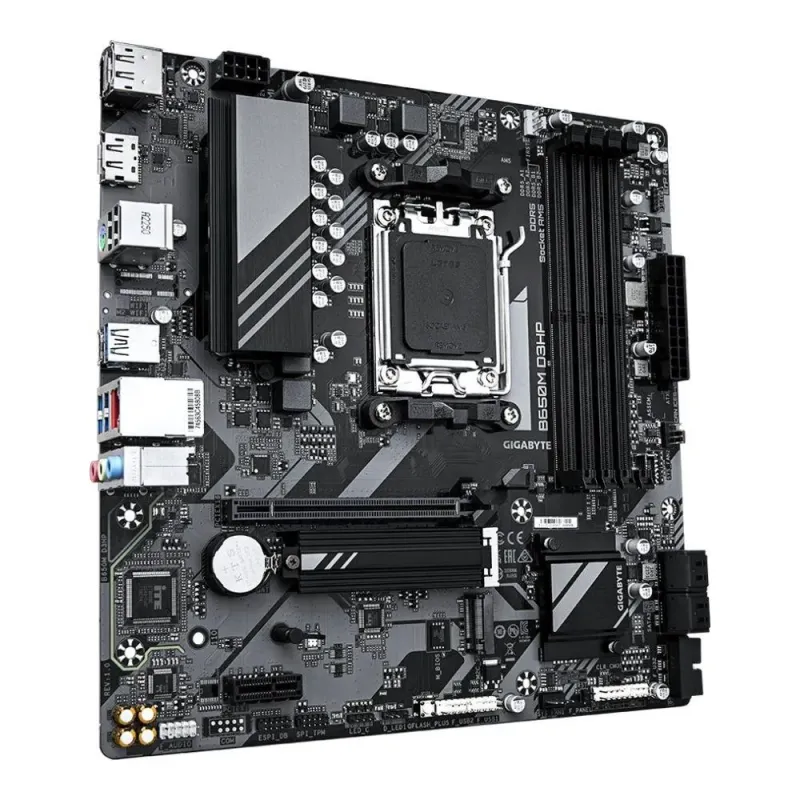

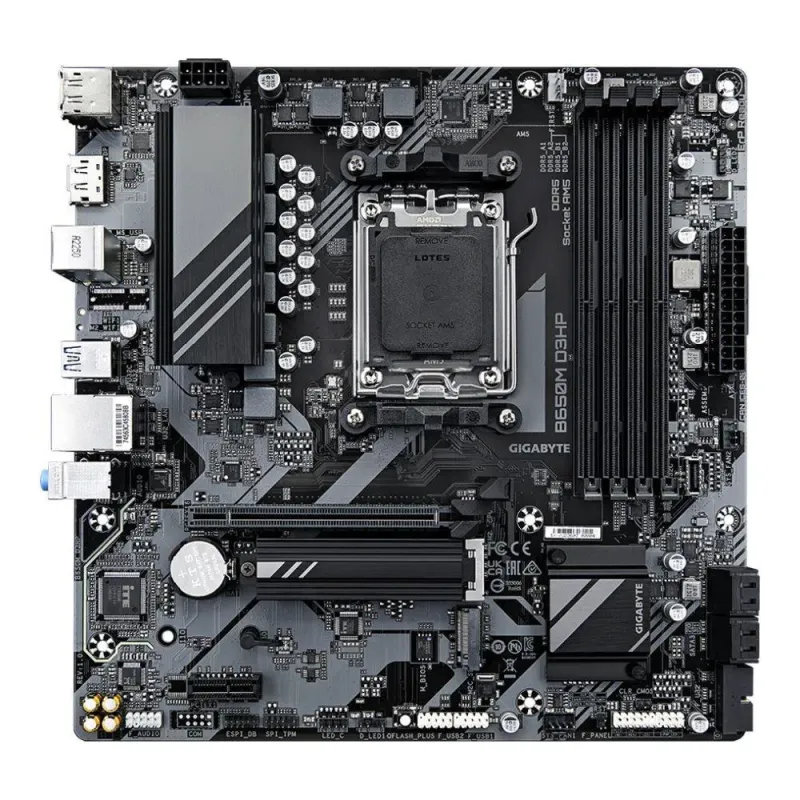

Płyta Gigabyte B650M D3HP /AMD B650/DDR5/SATA3/M.2/USB3.0/PCIe4.0/AM5/mATX

Opis

Gniazdo procesora

Socket AM5

Format płyty

Micro-ATX

Bios

256 Mbit flash AMI UEFI; PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Zawiera baterię / akumulator

Tak

Wymiary [S x W] (mm)

244 x 174

Opakowanie

BOX

Maksymalna wielkość pamięci

256 GB

Port LAN

1x 2,5 Gigabit LAN 100/1000/2500 Mb/s (Realtek®)

Chipset płyty głównej

AMD B650

Wbudowana karta graficzna

Brak lub AMD Radeon™ Graphics (zależy od procesora)

Obsługiwane typy procesorów

AMD Ryzen™

Standard pamięci

DDR5-4800
DDR5-5200
DDR5-5600 (OC)
DDR5-6000 (OC)
DDR5-6200 (OC)
DDR5-6400 (OC)
DDR5-6600 (OC)
DDR5-6800 (OC)
DDR5-7000 (OC)
DDR5-7200 (OC)
DDR5-7600 (OC)
DDR5-7800 (OC)
DDR5-8000 (OC)

Uwagi do karty graficznej

- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
- 2 x DisplayPort, supporting a maximum resolution of 3840x2160@144 Hz
Integrated Graphics Processor:
Support for DisplayPort 1.4 version
Support for HDMI 2.1 version and HDCP 2.3
Support for native HDMI 2.1 TMDS compatible ports

Uwagi do procesora

AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000 Series Processors

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

Extreme Memory Profile (XMP) memory modules
Support for AMD EXtended Profiles for Overclocking (AMD EXPO™) and
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10 + 2x M.2 - RAID 0, 1, 10

Uwagi do kontrolera SATA

- AMD Ryzen™ 7000 Series Processors/ Ryzen™ 9000 Series Processors support
- AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x4/x2 SSDs
- AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4/x2 SSDs
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3,
1 x M.2 connector (M2P_CPU), integrated in the CPU, supporting Socket 3,
4 x SATA 6Gb/s connectors
M key, type 2580 SSDs:
M key, type 22110/2280 PCIe 4.0 x4/x2 SSDs
PCIe 4.0 x4/x2 SSDs

Gniazda karty graficznej

2x DisplayPort
HDMI

Zintegrowana karta dźwiękowa

Realtek® HD Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

Ilość kanałów audio 2/4/5.1/7.1
To configure 7.1-channel audio, access the audio software for
You can change the functionality of an audio jack using the audio software.
audio settings

Złącza PCI Express x16

1

Złącza PCI Express x1

1

Uwagi do złącz PCI

- AMD Ryzen™ 7000 Series Processors/ Ryzen™ 9000 Series Processors support
- AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x8 mode
- AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4 mode
1 x PCI Express x1 slot, supporting PCIe 3.0 and running at x1 (PCIEX1)
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
If only one graphics card is to be installed, be sure to install it in
PCIe 4.0 x16 mode
The PCIEX16 slot can only support a graphics card or an NVMe SSD.
the PCIEX16 slot

Maksymalna ilość portów USB 2.0

6

Maksymalna ilość portów USB 3.x

7

Porty USB na panelu tylnym

2x USB 2.0 + 3x USB 3.0 + 1x USB 3.0 Type-C

Gniazda USB na płycie głównej

4x USB 2.0 + 2x USB 3.0 + 1x USB 3.0 Type-C

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

Brak

Inne porty i gniazda

2x Addressable LED strip headers
2x system fan headers
CPU fan header
Clear CMOS button(s)
Q-Flash Plus button
RGB LED strip header
Reset jumper
Trusted Platform Module header

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)

Ilość złącz pamięci DDR5

4
