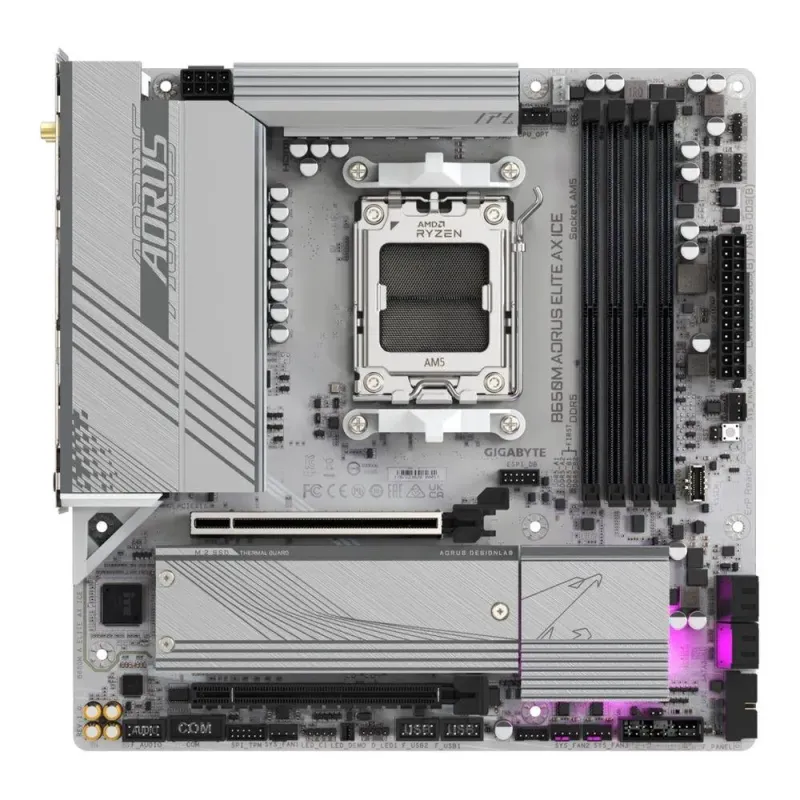

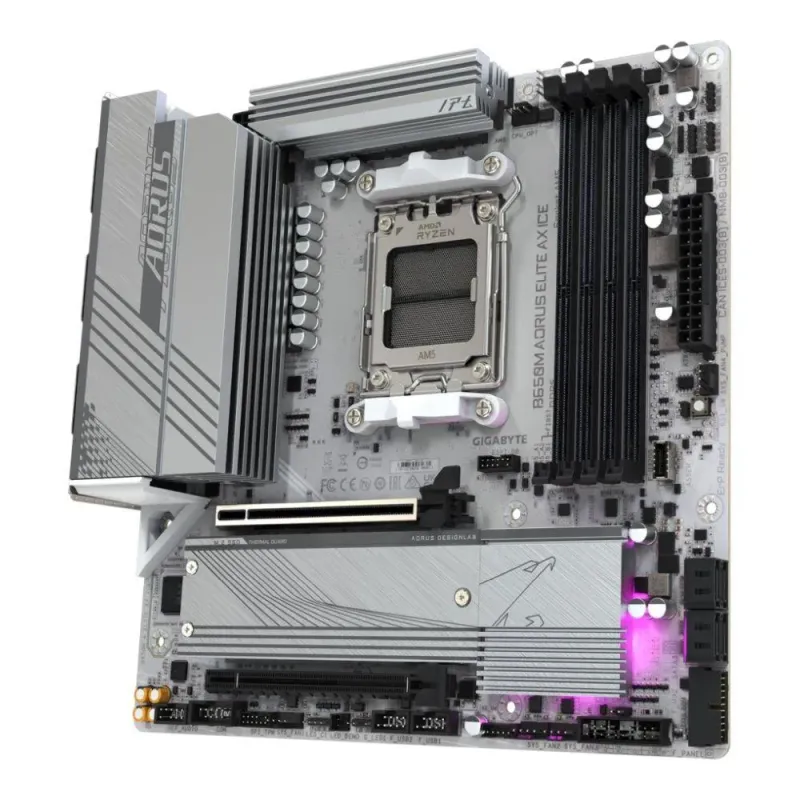

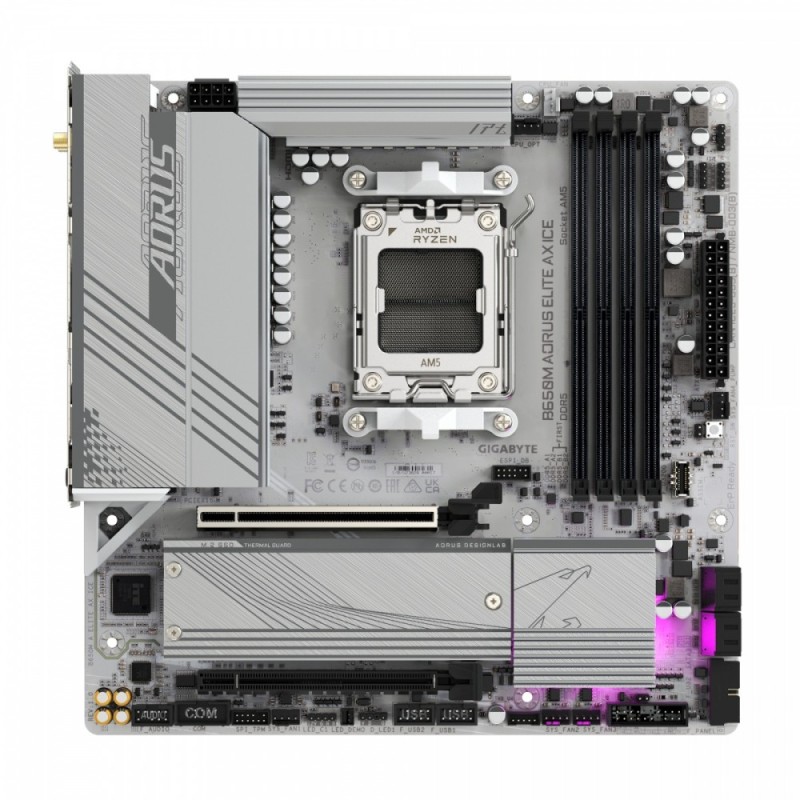

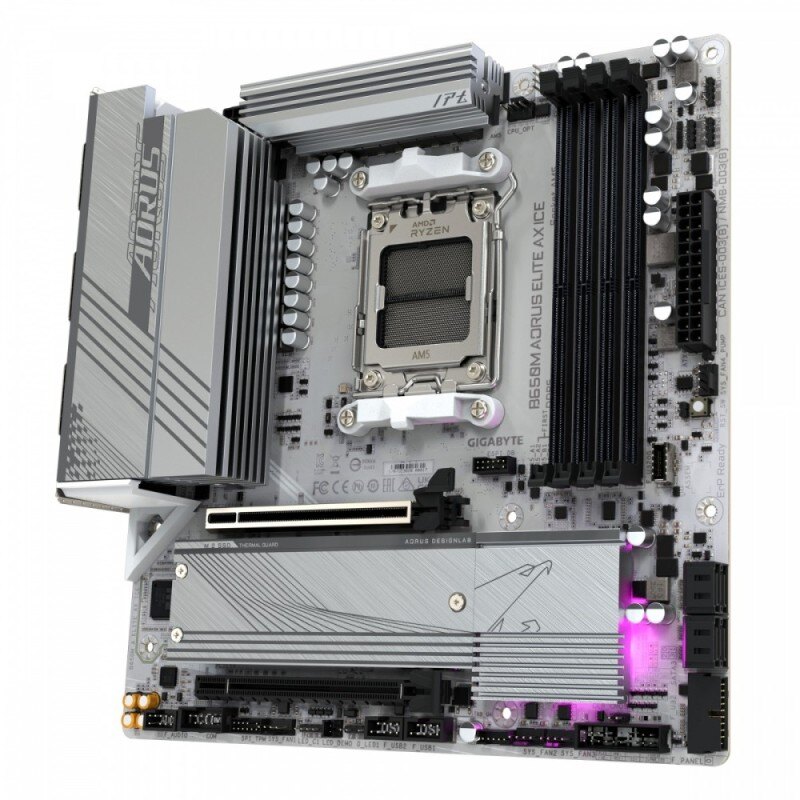

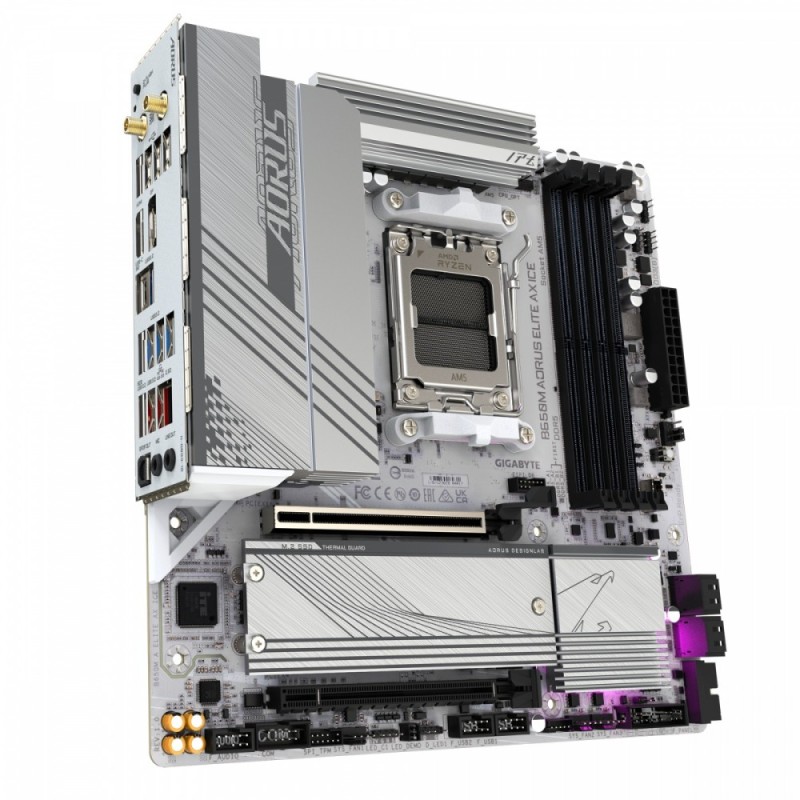

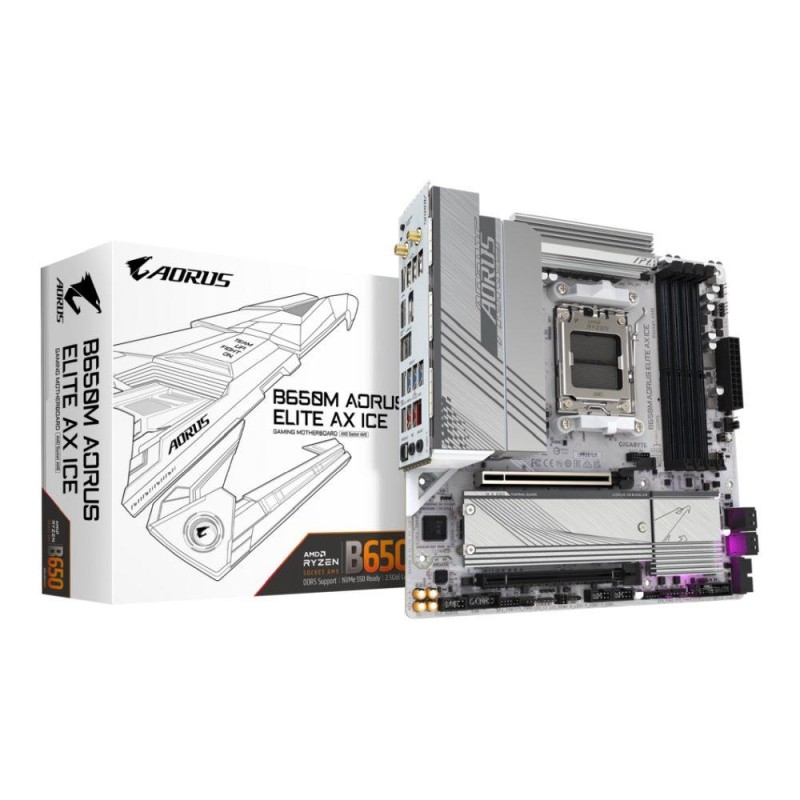

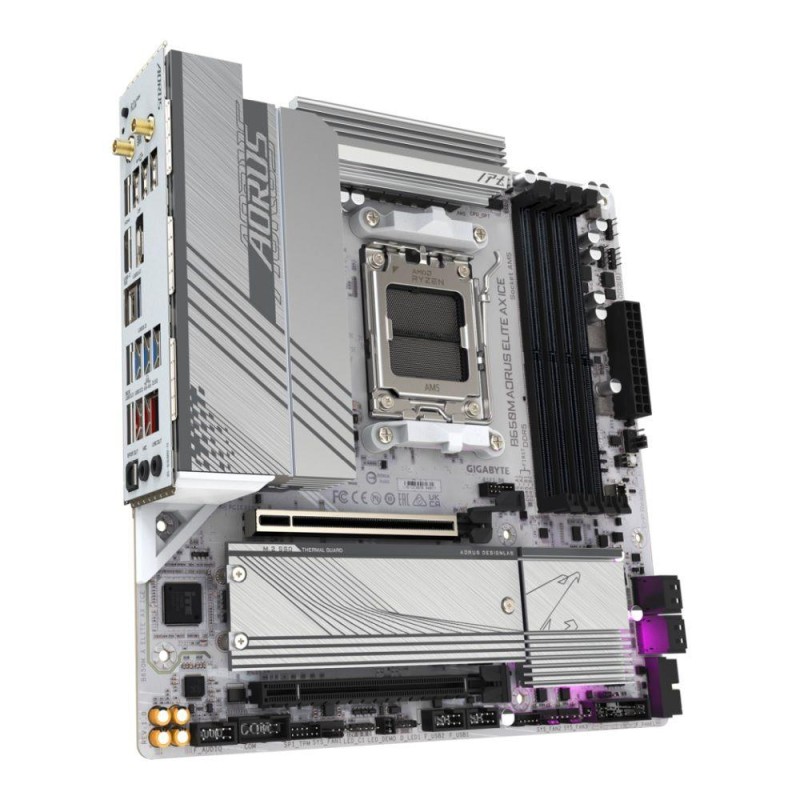

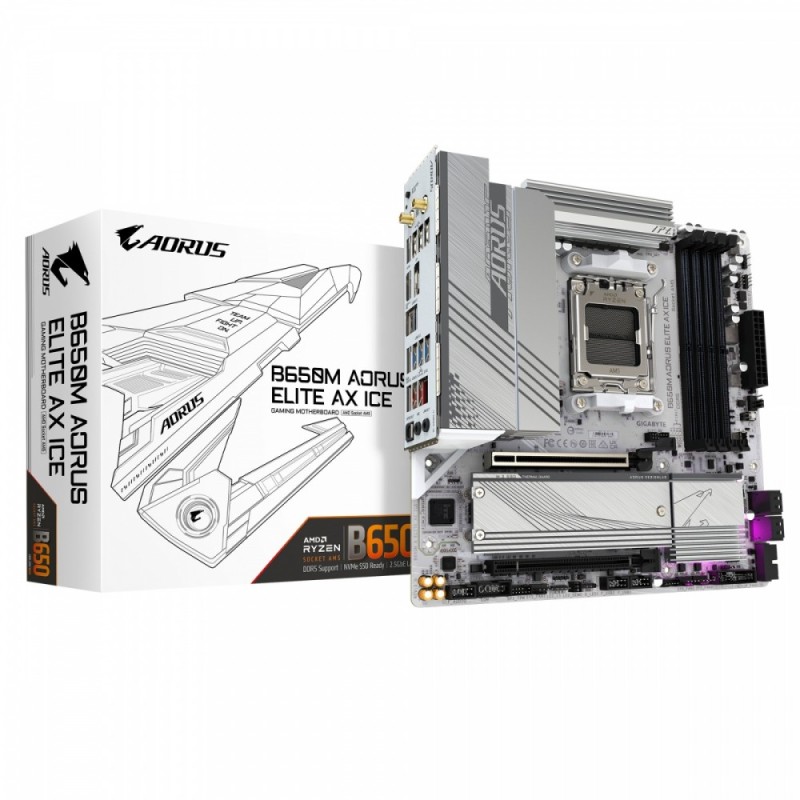

Płyta Gigabyte B650M A ELITE AX ICE /AMD

Opis

Gniazdo procesora

Socket AM5

Format płyty

Micro-ATX

Bios

256 Mbit flash AMI UEFI; PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Zawiera baterię / akumulator

Tak

Wymiary [S x W] (mm)

244 x 174

Opakowanie

BOX

Port Bluetooth

Bluetooth V5.3

Maksymalna wielkość pamięci

256 GB

Port LAN

1x 2,5 Gigabit LAN 100/1000/2500 Mb/s (Realtek®)

Port Wi-Fi

IEEE 802.11a/b/g/n/ac/ax

Chipset płyty głównej

AMD B650

Wbudowana karta graficzna

Brak lub AMD Radeon™ Graphics (zależy od procesora)

Obsługiwane typy procesorów

AMD Ryzen™

Standard pamięci

DDR5-4800
DDR5-5200
DDR5-5600 (OC)
DDR5-6000 (OC)
DDR5-6200 (OC)
DDR5-6400 (OC)
DDR5-6600 (OC)
DDR5-6800 (OC)
DDR5-7000 (OC)
DDR5-7200 (OC)
DDR5-7600 (OC)
DDR5-7800 (OC)
DDR5-8000 (OC)

Uwagi do karty graficznej

- 1 x DisplayPort, supporting a maximum resolution of 3840x2160@144 Hz
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
Integrated Graphics Processor:
Support for DisplayPort 1.4 version and HDR.
Support for HDMI 2.1 version and HDCP 2.3
Support for native HDMI 2.1 TMDS compatible ports

Uwagi do procesora

AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000 Series Processors

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

Extreme Memory Profile (XMP) memory modules
Support for AMD EXtended Profiles for Overclocking (AMD EXPO™) and
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10 + 2x M.2 - RAID 0, 1, 10

Uwagi do kontrolera SATA

- AMD Ryzen™ 7000 Series Processors/ Ryzen™ 9000 Series Processors support
- AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x2 SSDs
- AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x4/x2 SSDs
- AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x2 SSDs
- AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4/x2 SSDs
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3,
1 x M.2 connector (M2P_CPU), integrated in the CPU, supporting Socket 3,
4 x SATA 6Gb/s connectors
M key, type 25110/22110/2580/2280 SSDs:
PCIe 4.0 x2 SSDs
PCIe 5.0 x4/x2 SSDs

Gniazda karty graficznej

DisplayPort
HDMI

Zintegrowana karta dźwiękowa

Realtek® HD Audio CODEC

Gniazda karty dźwiękowej

2x Audio Jack
Wewnętrzne gniazdo S/PDIF Out
Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

Ilość kanałów audio 2/4/5.1/7.1
To configure 7.1-channel audio, access the audio software for
You can change the functionality of an audio jack using the audio software.
audio settings

Złącza PCI Express x16

2

Uwagi do złącz PCI

- AMD Ryzen™ 7000 Series Processors/ Ryzen™ 9000 Series Processors support
- AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x8 mode
- AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4 mode
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
If only one graphics card is to be installed, be sure to install it in the
PCIEX16 slot
PCIe 4.0 x16 mode
The PCIEX16 slot can only support a graphics card or an NVMe SSD

Maksymalna ilość portów USB 2.0

8

Maksymalna ilość portów USB 3.x

11

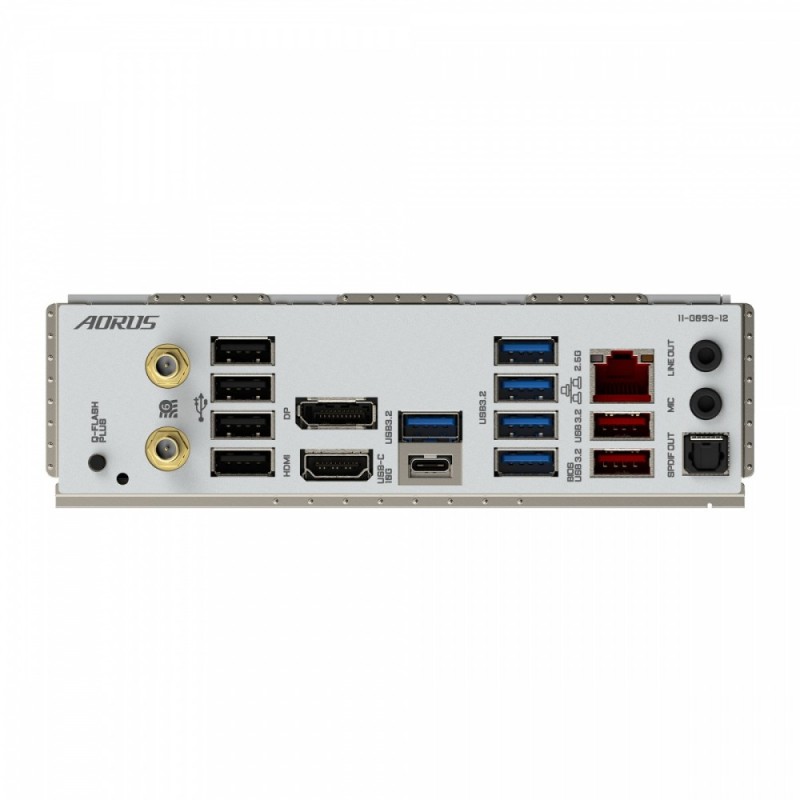

Porty USB na panelu tylnym

4x USB 2.0 + 5x USB 3.0 + 2x USB 3.1 + 1x USB 3.1 Type-C

Gniazda USB na płycie głównej

2x USB 2.0 (2 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.2 Type-C (1 port)

Port PS/2

Brak

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

Brak

Inne porty i gniazda

2x Addressable LED strip headers
2x RGB LED strip headers
2x SMA antenna connectors (2T2R)
3x system fan headers
CPU cooler LED strip/RGB LED strip extension cable header
CPU fan/water cooling pump header
CPU fan header
Clear CMOS jumper
Q-Flash Plus button
Reset button
Reset jumper
System fan/water cooling pump header
Trusted Platform Module header

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)

Ilość złącz pamięci DDR5

4

Uwagi do WiFi / BT

- Support for 11ax wireless standard
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
Actual data rate may vary depending on environment and equipment.
Realtek® RTL8852CE WIFI 6 module
