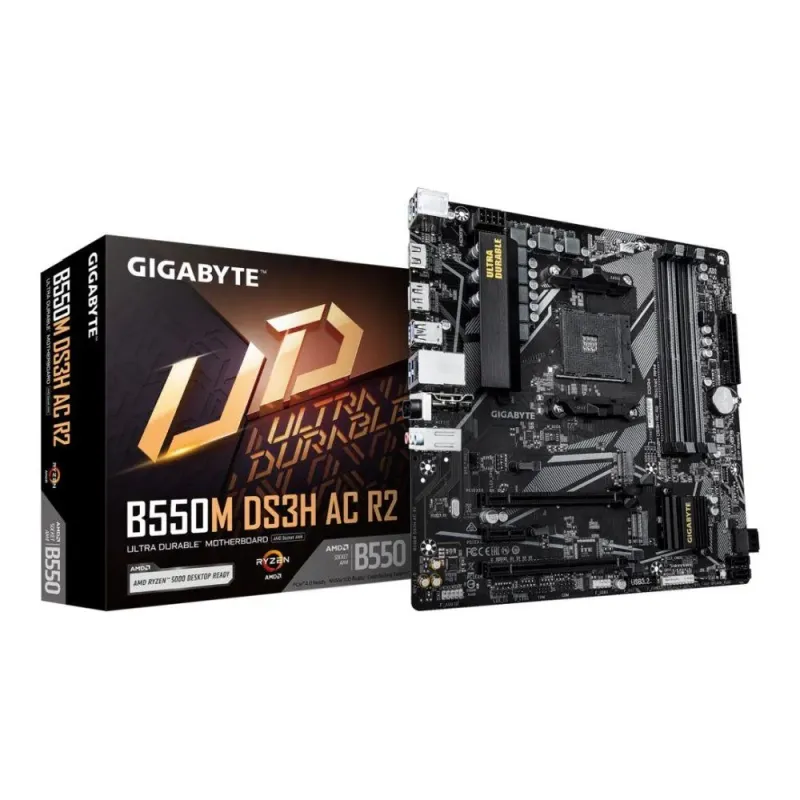

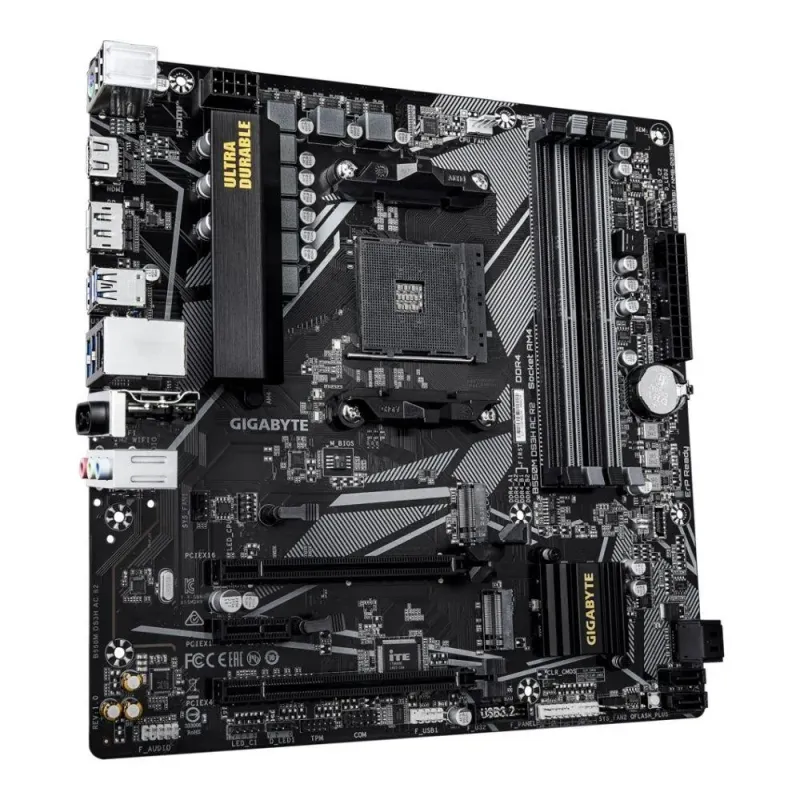

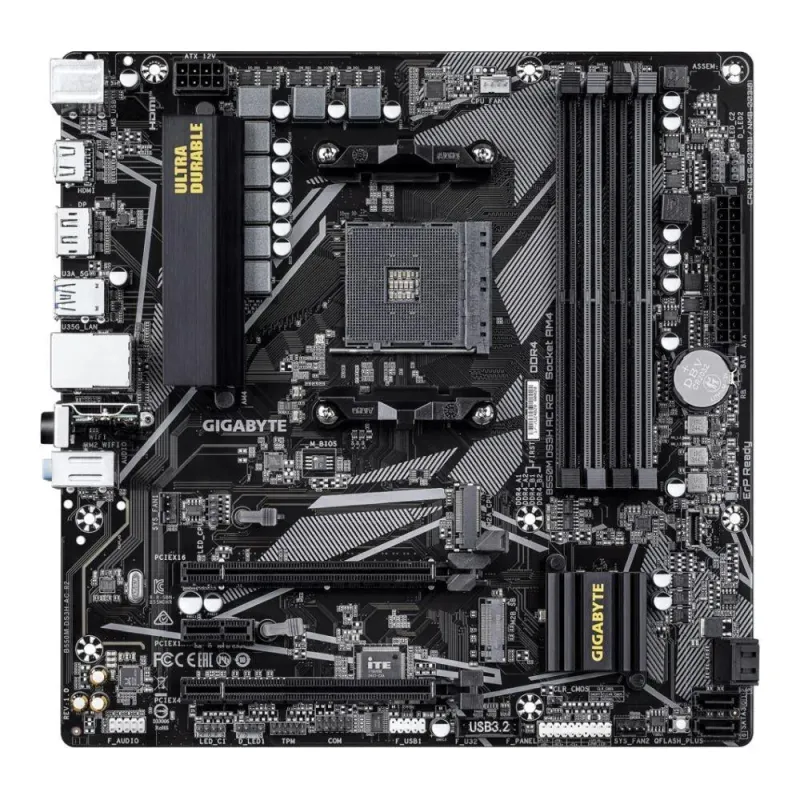

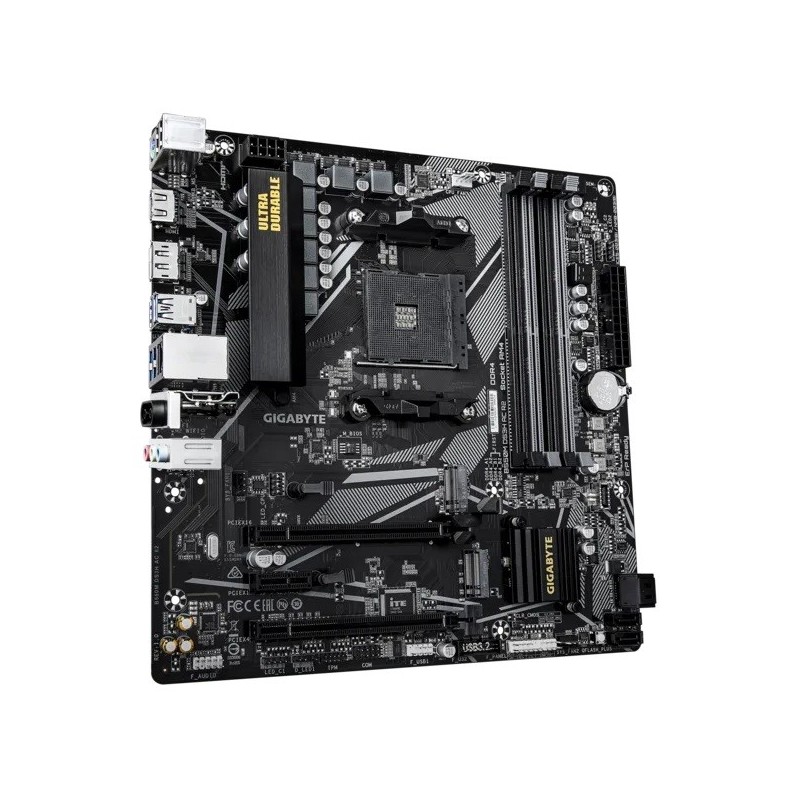

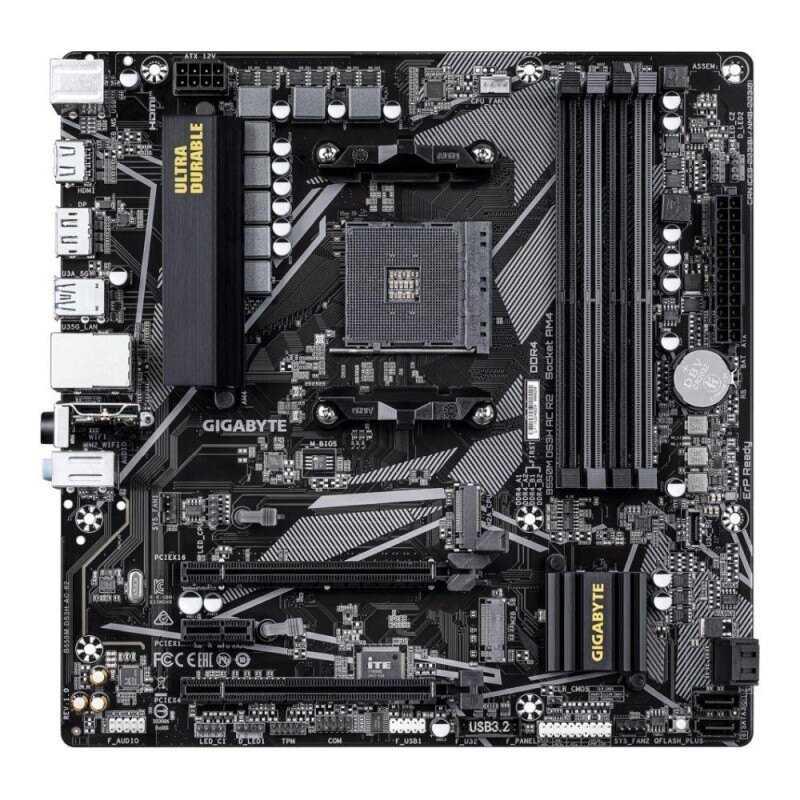

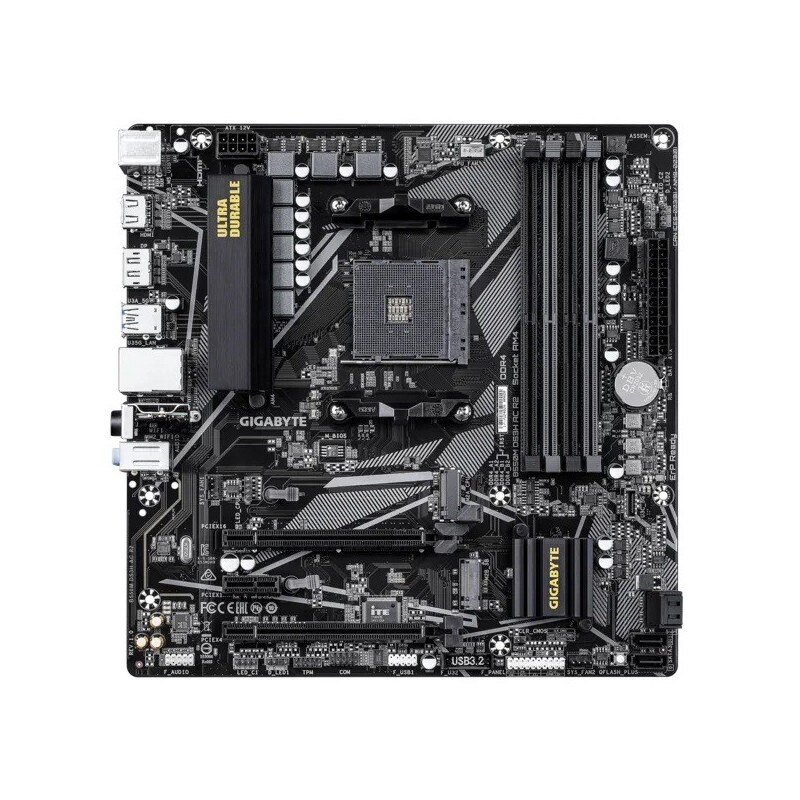

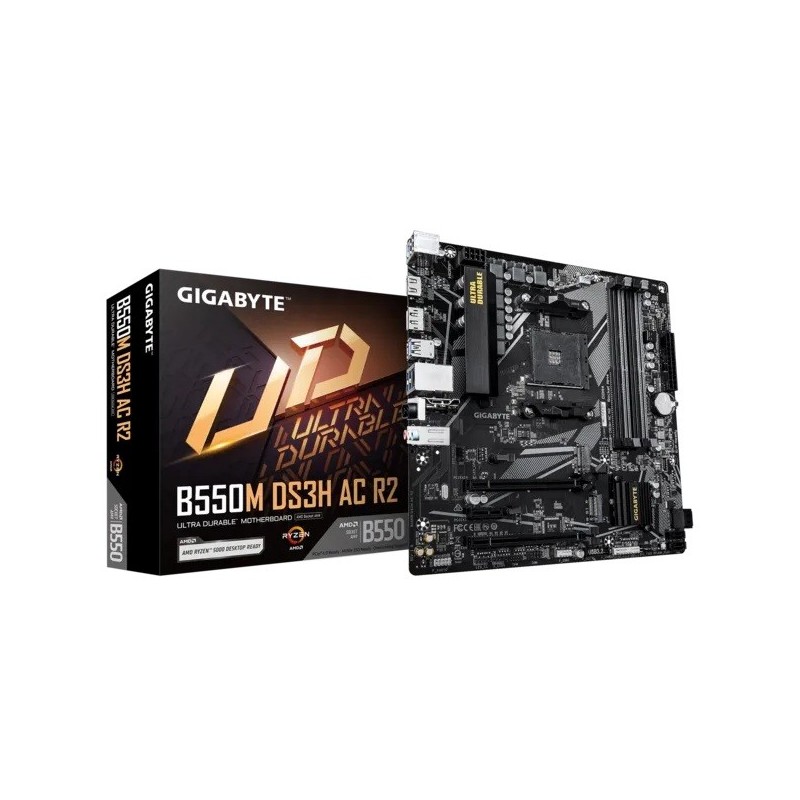

Płyta Gigabyte B550M DS3H AC R2 /AMD

Opis

Gniazdo procesora

Socket AM4 (1331)

Format płyty

Micro-ATX

Bios

1 x 128 Mbit flash AMI UEFI BIOS

Zawiera baterię / akumulator

Tak

Wymiary [S x W] (mm)

244 x 174

Opakowanie

BOX

Port Bluetooth

Bluetooth V5.0

Maksymalna wielkość pamięci

128 GB

Port LAN

1x Gigabit LAN 100/1000 Mb/s (Realtek®)

Port Wi-Fi

IEEE 802.11a/b/g/n/ac

Chipset płyty głównej

AMD B550

Wbudowana karta graficzna

Brak lub AMD Radeon R-Series/Vega (zależy od procesora)

Obsługiwane typy procesorów

AMD Ryzen™

Standard pamięci

DDR4-2133
DDR4-2400
DDR4-2667
DDR4-2933
DDR4-3200

Uwagi do karty graficznej

1 x DisplayPort, supporting a maximum resolution of 5120x2880@60 Hz
1x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
Maximum shared memory of 16 GB
Support for DisplayPort 1.4 version, HDCP 2.3, and HDR.
Support for HDMI 2.1 version, HDCP 2.3, and HDR

Uwagi do procesora

AMD Socket AM4, support for: AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/
Please refer "CPU Support List" for more information
Ryzen™ 4000 G-Series, Ryzen™ 3000 Series and Ryzen™ 3000 G-Series

Ilość złącz pamięci DDR4

4

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

Support Extreme Memory Profile (XMP)
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10 + 2x M.2 - RAID 0, 1, 10

Uwagi do kontrolera SATA

- AMD Ryzen™ 5000 G/4000 G/3000 G Series Processors support SATA and
- AMD Ryzen™ 5000 Series and Ryzen™ 3000 Series Processors support SATA and
1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3,
1x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3
M key, type 2280 SSDs:
M key, type 2280 SSDs and PCIe 3.0 x2 SSDs
PCIe 3.0 x4/x2 SSDs
PCIe 4.0 x4/x2 SSDs

Gniazda karty graficznej

DisplayPort
HDMI

Zintegrowana karta dźwiękowa

Realtek® ALC 1220 7.1-Channel High Definition Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

The back panel line out jack supports DSD audio

Złącza PCI Express x16

2

Złącza PCI Express x1

1

Uwagi do złącz PCI

- AMD Ryzen™ 5000 G/4000 G/3000 G Series Processors support
- AMD Ryzen™ 5000/3000 Series Processors support PCIe 4.0 x16 mode
- Supporting PCIe 3.0 x1 mode
- Supporting PCIe 3.0 x4 mode
- The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only
1x PCI Express x1 slot (PCIEX1), integrated in the Chipset
1x PCI Express x16 slot (PCIEX4), integrated in the Chipset
1x PCI Express x16 slot (PCIEX16), integrated in the CPU
PCIEX16 slot.
PCIe 3.0x16 mode
one graphics card is to be installed, be sure to install it in the

Maksymalna ilość portów USB 2.0

4

Maksymalna ilość portów USB 3.x

7

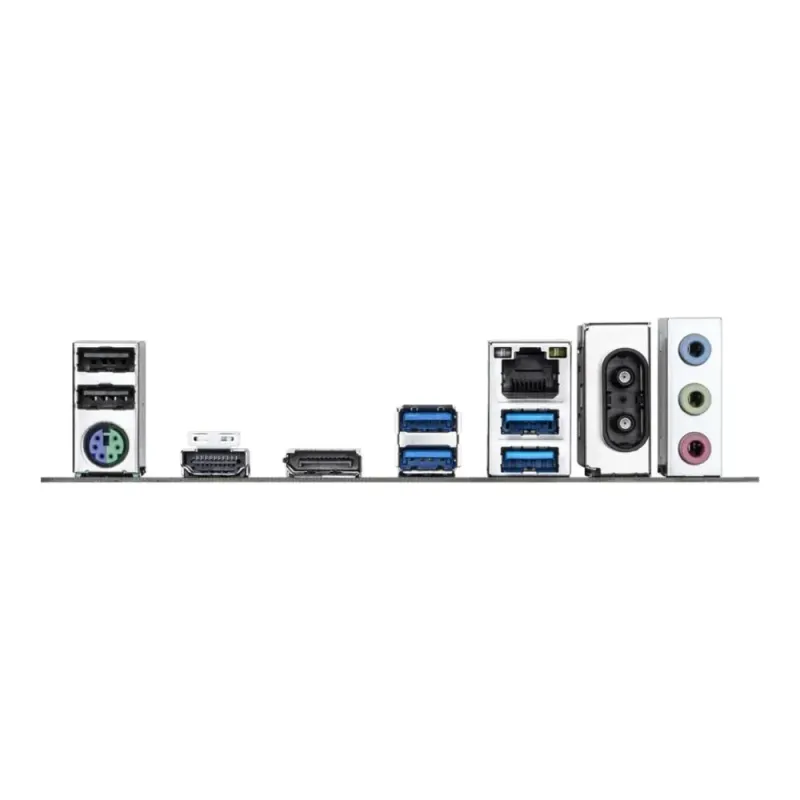

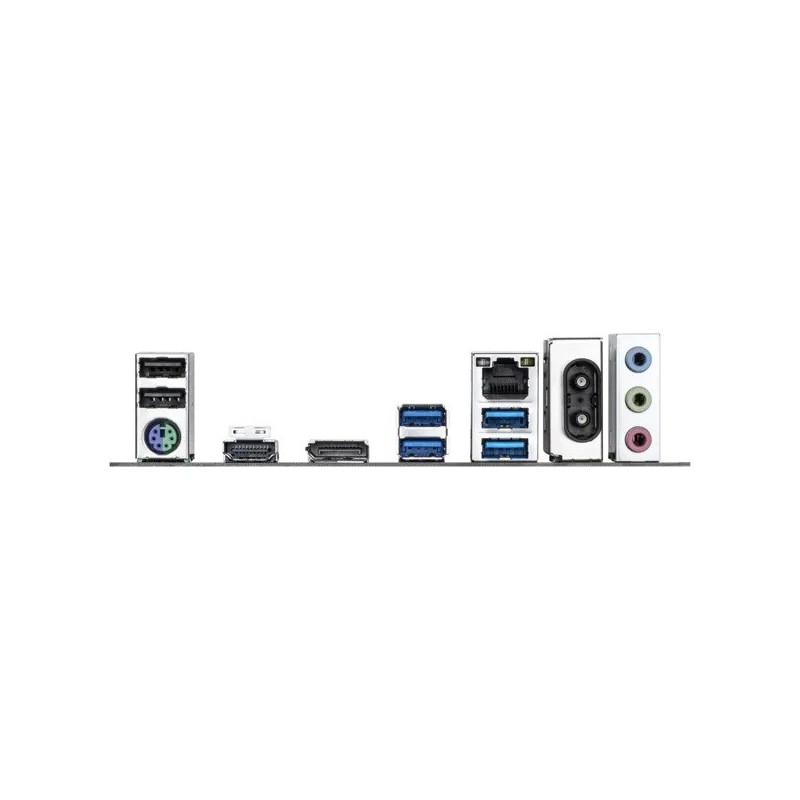

Porty USB na panelu tylnym

2x USB 2.0 + 4x USB 3.0

Gniazda USB na płycie głównej

1x USB 2.0 (2 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.0 Type-C (1 port)

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

Brak

Inne porty i gniazda

2x Addressable LED strip headers
2x RGB LED strip headers
2x system fan headers
CPU cooler LED strip/RGB LED strip extension cable header
CPU fan header
Clear CMOS header
Front panel header
Gniazdo modułu TPM
Q-Flash Plus button

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)

Uwagi do WiFi / BT

Actual data rate may vary depending on environment and equipment
Support for 11ac wireless standard
